矿用滚轮罐耳

滚轮罐耳原理

新型滚轮罐耳的工作原理：滚轮通过轴与摆架连接，摆架通过销轴与支座及缓冲器与复合调整器连接，缓冲器与复合调整器4通过销轴与摆架及支座连接，缓冲器与复合调整器由壳体Ⅰ和壳体Ⅱ、碟形弹簧、弹簧予紧力调整螺母、导杆共同组成，通过转动壳体Ⅱ可调整悬挂长度，从而调整滚轮位置，用铁丝可锁紧壳体Ⅰ、Ⅱ；调整螺母、调整工具孔用于插入棒状工具以使螺纹相对转动；悬挂孔用于与摆架和支座连接。

滚轮罐耳以液压缓冲器取代传统的缓冲结构,承载能力大、运行平稳、可靠性高、寿命长、调整维修方便。 滚轮罐耳底座等零部件采用新型材料,整体结构强度更高,抗冲击性强。 缓冲器复位压力小,可有效地避免滚轮与罐道产生异常碰撞。通过杠杆传递到减震筒上,同时起到导向、缓冲与稳定作用。罐道与罐耳由滑动摩擦变为滚动摩擦,因此减少了动力消耗,降低了噪音,罐道和罐耳的磨损也大大降低。从而,提高了罐道和罐耳的使用寿命。

滚轮罐耳标准

【滚轮罐耳国标标准】

MT236-2011（国标）：本标准规定了矩形钢雄道滚轮罐耳(以下简称滚轮罐耳) 的产品分类、技术要求、试验方法、检验 规则、标志、包装、运输和贮存。 滚轮罐耳本标准适用于立井提升容器（箕斗、罐笼、平衡锤）沿矩形钢罐道导向的滚轮罐耳。

发布日期：2011-04-12 实施日期：2011-09-01 代替标准：MT236-1991

国家安全生产监督管理总局公告2011年第13号

引用标准：GB/T 700;GB/T 985.1;GB/T 1184-1996;GB/T 1804-2000;GB/T 9286;GB/T 10111;JB/T 5000.3-2007;JB/T 5000.10;JB/T 5000.12-2007;MT/T 154.1;《煤矿安全规程》 国家安全生产监管理总局、国家煤矿监察局

【滚轮罐耳现场评审必须具备的引用标准】

GB/T1972 碟形弹簧

GB/T1804 一般公差 未注公差的线性和角度尺寸的公差

GB/T1184 形状和位置公差 未注公差值

MT113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则

热销型号：L25滚轮罐耳

L25滚轮罐耳-技术参数：

　　型号： L25

　　预紧力（kg）： 300

　　水平最大缓冲力（KN）：12

　　缓冲行程（mm）： 13

　　使用提升速度（m/s）： 8-12

L25滚轮罐耳-主要特点：

L25滚轮罐耳轮轴采用橡胶密封语机械密封相结合的组合密封方式,胶圈采用高耐磨材料,安全可靠,寿命长。1.支架摆动销轴装有高分子耐磨轴套,使用中不产生松动现象。2.缓冲装置采用符合弹性体缓冲结构,性能稳定,免维护。3.可用缓冲装置来方便的调整滚轮与罐道间的位置。4.表面防范采用镀锌刷漆新工艺,防腐防锈性能好。滚轮罐耳由中间布置一个,左右侧各一个组成一组。滚轮罐耳可根据用户要求进行设计。

滚轮罐耳-规格型号

滚轮罐耳分为L系列单轮滚轮罐耳和LS双轮滚轮罐耳。

L系列单轮滚轮罐耳型号有：L25,L30,L35,L40,L45；

LS系列双轮滚轮罐耳型号有：LS30,LS35,LS40,LS45。

滚轮罐耳-技术参数及尺寸

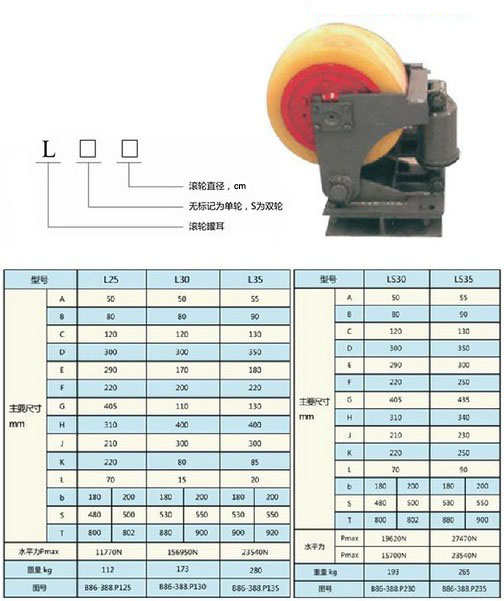

滚轮罐耳参数尺寸

滚轮罐耳-结构组成

滚轮罐耳为一种立井提升容器用滚轮罐耳，其结构由底座、摆转臂、滚轮、缓冲器组成；

滚轮罐耳-应用领域

滚轮罐耳结合我国矿山特点为目前运行中的提升容器更换新型滚轮导向装置提供了便利条件，广泛应用与矿山，煤炭等工业生产部门。

滚轮罐耳-分类

滚轮罐耳，缓冲式滚轮罐耳，轻型滚轮罐耳，液压滚轮罐耳，缓冲器。

我公司生产的滚轮罐耳可以分为弹簧缓冲式和橡胶缓冲式：

弹簧缓冲罐耳采用工程弹簧进行缓冲，减少对罐道、罐笼或箕头的冲击。滚轮罐耳安装在提升容器上，滚轮直接与罐道接触，承受提升容器在运行中所产生的水平力，通过弹簧吸收，起到导向、缓冲与稳定作用。在保障性能指标不变的前提下，在冲头、底板等部位加装PE和聚胺脂弹性材料，大大减少了工作时的振动和噪音，运行平衡、噪音小、缓冲性能好、承载能力大。轮外衬选用聚胺脂弹性材料后，使用寿命显著提高。滚轮罐耳外径180mm-280mm均可选用，常用型号为LT250mm。

橡胶缓冲式罐耳较好的解决了滚动轮体的密封问题。使此种罐耳在井筒淋水大、煤粉多的恶劣环境中仍能正常使用。滚轮胶轮采用新型聚胺脂材料，高耐磨，抗冲击性、弹性好，轮彀上的轴承密封采用复合密封结构。轮外衬选用聚胺脂耐磨材料后，可显著提高罐耳的使用寿命，轮外径280MM-450MM均可选用。常用型号LS300mm，LS350mm。

滚轮罐耳-七大优势

　　1.以液压缓冲器取代传统的缓冲结构，承载能力大、运行平稳、可靠性高、寿命长、调整维修方便。

　　2.轮轴采用橡胶密封语机械密封相结合的组合密封方式，胶圈采用高耐磨材料，安全可靠，寿命长。

　　3.支架摆动销轴装有高分子耐磨轴套，使用中不产生松动现象。

　　4.底座等零部件采用新型材料，整体结构强度更高，抗冲击性强。

　　5.缓冲器复位压力小，可有效地避免滚轮与罐道产生异常碰撞。通过杠杆传递到减震筒上，同时起到导向缓冲与稳定作用

　　6.罐道与罐耳由滑动摩擦变为滚动摩擦，因此减少了动力消耗，降低了噪音，罐道和罐耳的磨损也大大降低。从而，提高了罐道和罐耳的使用寿命。

　　7.表面防范采用镀锌刷漆新工艺，防腐防锈性能好。

滚轮罐耳-安装调试及使用

按产品样本说明及尺寸将底座与容器连续焊接，根据滚轮罐耳箭头指示方向安装 ，然后通过复合调整器调 整三个滚轮相对罐道的位置，原则是保证固定罐耳与罐道的间隙一致，间隙为2mm ，不要加予紧力（予紧力的调整在复合调整器内部，出厂前已调好） 滚轮弹簧予紧力一般不需调整，如需调整，请在安装前拆除复合调整器悬挂销， 旋 开复合调整器外壳，旋下弹簧予紧力调整螺母，在调整螺母前加调整垫片，然后旋紧调整螺母。使用中，如滚轮磨损后与罐道产生间隙，请旋转复合调整器外壳 （用扳手转动螺母），使滚轮与罐道接触，然后通过复合调整器外壳上的小孔， 调整后用钢丝将复合调整器锁定。

滚轮罐耳-维护与检修

　　本系列滚轮灌耳已具有很高的可靠性和很长的使用寿命，建议用户针对此产品制定 新的使用维护制度，本系列滚轮灌耳可保证 8 — 12 个月的免维护周期、 12 — 24 个月的使 用寿命；精确的设计使各零部件基本上具有相同的使用寿命， 所以达到使用寿命周期时， 修复质量无法保证，修复意义不大， 建议采用定期报废制度 ；质保期内的质量问题由 生产厂负责处理， 日常工作仅为检查滚轮灌耳的运行情况， 可较大幅度为用户减少检修 维护人员和节省维修工作量及维修费用，提高矿井整体效益。

　　建议日常检查项目如下： 在使用中应每班检查滚轮工作情况， 如发现螺栓松动、 滚轮或摆架松旷、 复合调整 器松旷、滚轮运转和磨损异常、摆架变形等，应查明原因复原后才能使用。

　　拆卸滚轮组的程序是 ： 拧松一点摆架上的滚轮轴锁紧螺栓， 然后拧下滚轮轴端大螺 母（方螺母），再彻底拧松滚轮轴锁紧螺栓，此时即可顺利拔出滚轮组。

　　安装滚轮组的程序是 ： 将滚轮轴插入摆架轴孔， 将滚轮轴上定位孔对准锁紧螺栓螺 孔， 然后拧入锁紧螺栓但不可拧到底， 能阻止轮轴旋转即可， 此时拧紧滚轮轴端大螺母， 此后再拧紧锁紧螺拴，最后拧紧锁紧螺栓锁紧螺母。

需要注意的是 ，上述程序不可遗漏或颠倒，否则将造成安全隐患。

滚轮每半年应加注一次防水润滑脂，加注量为 0.2 升； 新轮出厂前已加注润滑脂， 请不要再加注。

滚轮罐耳整体 ( 重点是：滚轮、碟型弹簧、复合调整器、连接螺纹、销轴等 ) 每年应 全面检查一次，并重新加注防水润滑脂（包括螺纹部分）。

每次解体检修必须更换所有密封件。 无法修复时应及时更新。

维护检修时请参阅各型号的具体说明书，无法处理时，通知厂家协助。

滚轮罐耳-定货说明

定货时需指明型号、数量，特殊订货请附具体的书面说明。定货时建议用户提供罐笼或箕斗的自重及载重， 提升速度， 单绳或多绳提升，以便出厂时调定。

滚轮罐耳-服务体系

1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。

2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

3、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以最优惠的价格提供给贵方!
