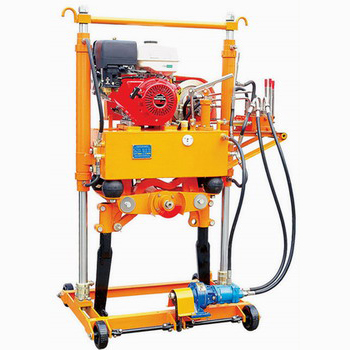

CD-2型小型液压道岔捣固机是用于道岔道碴捣固作业的一种专用机械,适用于43kg/m及以上普通道岔、提速道岔在封锁线路状态下作业,下道后不侵“限界”。
CD-2型小型液压道岔捣固机为双升降油缸无导柱式、双捣镐、横向移动方式的走行结构。采用日本本田汽油机作动力,两台捣固机为一组,置于同一走行架上作业,附设有轻便下道架及过道架。
『主要优点』
1. 安全性好。该机是道岔道碴捣固作业的一种专用机械，由液压系统、双升降油缸无导柱式、双捣镐、不掉道，完全确保道岔捣固作业的安全性。
2. 作业效率高。该机质量轻,结构紧凑简单,操作灵活,激振力大,上下道方便,故障少，作业效率更高。
3. 劳动成本低。与过去作业方式相比，节约了劳动力，并能大大降低作业工人的劳动强度。
4. 振动小、噪音低、操作简便。上下道迅速可靠，下道架组装方便，固定可靠，在正常情况下能在150s内下道完毕，下道后不侵限。
5. 适应性强。本机组可适用于目前标准轨距铁路线路上43～75㎏/m各种型号的道岔；更适合12#单开道岔和复式交分、可动心等复杂的道岔捣固作业；对有碴桥面轨道在不拆卸护轨情况下也能进行捣固,适用性强。
『主要技术参数』
◆ 发动机额定功率：（本田GX390）9.5 kW
◆系统工作压力: 16 Mpa
◆振动频率: 63Hz
◆激振力:≥32kN
◆ 捣镐下插深度:(提速道岔混凝土轨枕枕底下) ≥90mm
(普通道岔木枕枕底下) ≥120mm
◆ 作业效率: 220根枕木/组小时
◆正常下道时间＜150s
◆汽油机燃油:93#及以上汽油
◆ 汽油机润滑油:SAE30高速机械润滑油
◆液压用油:N22或N32机械油
◆机架(未勾轨)与钢轨之间绝缘电阻值小于1 MΩ
◆外形尺寸(长×宽×高)：200×810×1640(mm)
◆整机质量 ＜300 kg每台
注：1435mm标准轨距生产，非标轨距、配置双侧下道架、配用汽油机或电动机作动力，定货时应注明。
