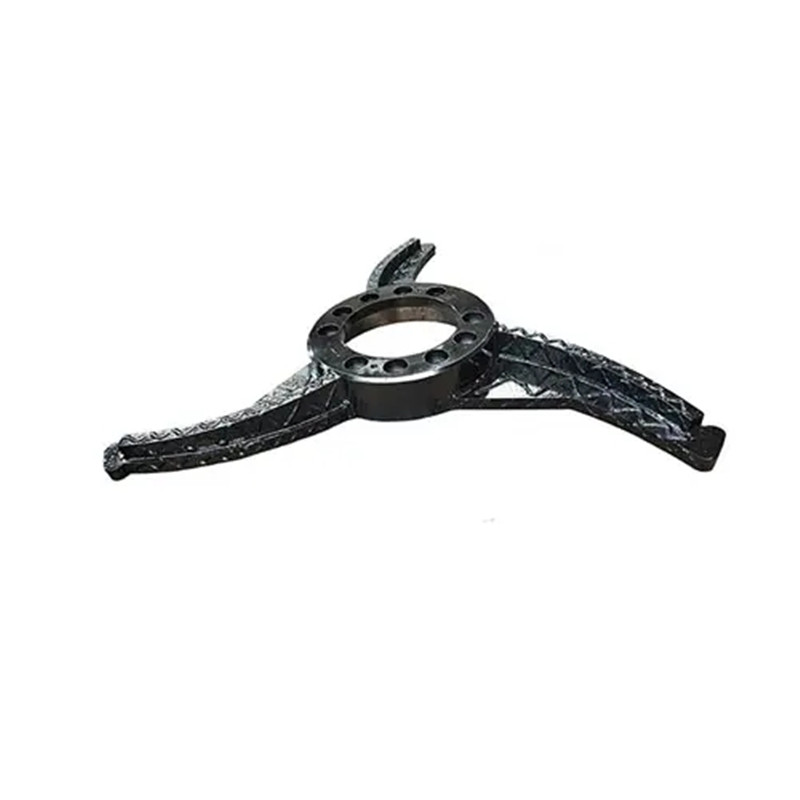

掘进机星轮
160掘进机星轮EJA020701
掘进机星轮马达NHM11-1300具体为一种利用掘进机油源作为动力油、利用液控换向阀等液压控制元件、控制掘进机星轮运动和行走马达补油的液压装置。该液压装置设有安装在阀体上的顺序阀、溢流阀、星轮换向阀、补油换向阀、单向阀、梭阀；星轮接该装置中的星轮换向阀的两个出油端，行走马达接行走换向阀的两个出油端。当星轮运行时，控制液控换向阀换向，截止系统给行走马达补油，掘进机慢速行走；当星轮不运行时，液压油经顺序阀、液控单向阀和单向阀给行走马达补油，实现掘进机的快速行进。本实用新型对原掘进机其他功能的使用和技术参数没有任何影响，改善了掘进机的工作性能，提
一种控制掘进机星轮运动和行走马达补油液压装置，该液压装置安装在掘进机上，设有安装在阀体上的顺序阀、溢流阀、星轮换向阀、补油换向阀、单向阀、梭阀；阀体的进油口分为两个油路：一路通过管路连至星轮换向阀，经星轮换向阀的输出端连接至掘进机星轮马达，同时星轮换向阀的两个输出端分别连至梭阀的输入端，梭阀的输出端经阻尼孔连接到补油换向阀的控制油口处；另一路经顺序阀连至补油换向阀，补油换向阀的输出端经单向阀连接到行走换向阀，通过行走换向阀的输出端连接至掘进机行走马达的进回油路上。
所述的控制据进机星轮运动和行走马达补油的液压装置，在进油管路上并联有溢流阀
