隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞,在驱动机构作用下实现往复运动,完成吸入、排出过程。

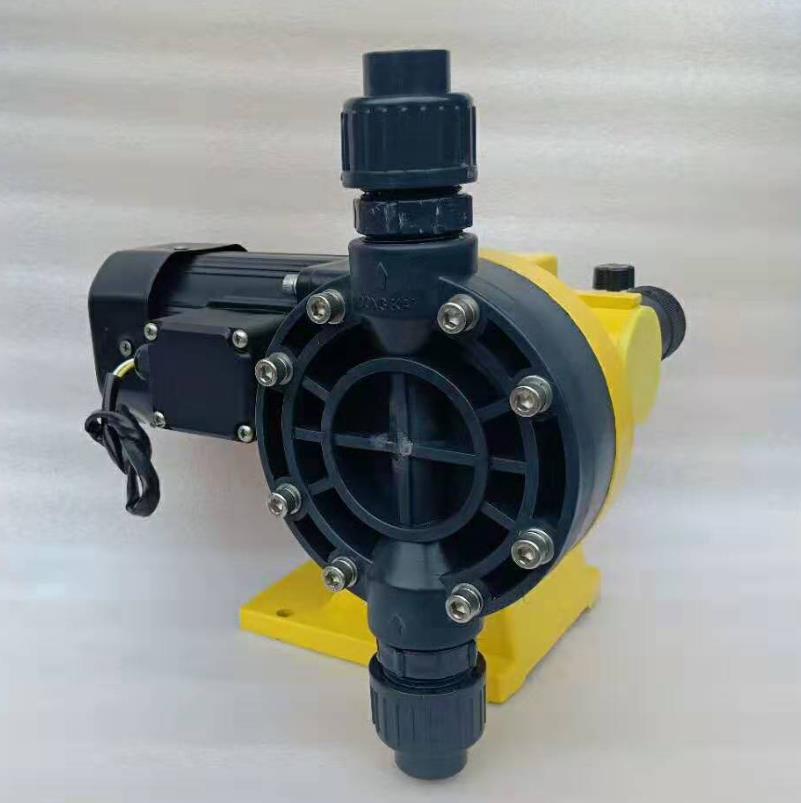

JBB系列机械隔膜式计量泵
隔膜式计量泵产品介绍
隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞,在驱动机构作用下实现往复运动,完成吸入、排出过程。电动隔膜泵由于隔膜的隔离作用,在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命,加上复合材料优异的耐腐蚀特性,隔膜式计量泵目前已经成为流体计量应用中的主力泵型。
流量范围:0-130 L/H
压力范围: 0-1.0MPA
电机功率: 60W,220V / 380V / 110V / 24V, 50/60Hz
驱动系统: 两相、三相标准电机
防护等级: IP55, IP54,
材料
泵头: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316,陶瓷
工作条件环境温度: -30℃ --- 80℃
技术参数
型 号 | 流量 L/h | 行程 mm | 压力 MPa | 泵速 min-1 | 膜片规格 mm | 电机 功率 w | 进出口径联接方式 | |||
PVC | PTFE | 304/316 | ||||||||
JBB15/1.0 | 14 | 2 | 1.0 | 100 | 60 | 60 | 6x10 PE软管 卡套 | Rc1/2” 内螺纹 | 6x12 接管套 焊接 | |
JBB25/1.0 | 25 | 3 | 1.0 | 100 | ||||||
JBB40/0.7 | 38 | 3 | 0.7 | 150 | ||||||
JBB60/0.6 | 60 | 4 | 0.6 | 100 | 84 | 10x14 PE软管 卡套 | 10x16 接管套 焊接 | |||
JBB80/0.5 | 80 | 5 | 0.5 | 100 | ||||||
JBB100/0.4 | 100 | 4 | 0.4 | 150 | ||||||
JBB130/0.4 | 130 | 5 | 0.4 | 150 |
JBB系列机械隔膜式计量泵的特点:
1. 操作安全,机械驱动隔膜。
2. 密封性好,无泄漏,装配维修简单安全。
3.它可以传输高粘度介质,腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维补,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜适用寿命。
应用
广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。
该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,最少行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。
该型泵可输送温度-30℃—80℃,粘度为0.3—1000mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。
不同型号的计量泵均可根据用要求装配变频电机(能接收4-20mA电流信号)或防爆电机。
泵的型号规格及参数请参考本公司的产品选型样本。
