MJD-3000D型煤矿用混凝土搅拌机是一种自落式双锥反转出料搅拌机,搅拌筒由齿圈传动,工作时正转搅拌,反转出料,可搅拌塑性和半干硬性混凝土,适用于一般煤矿巷道铺地硬化、水沟砌筑、基础浇灌等工程。

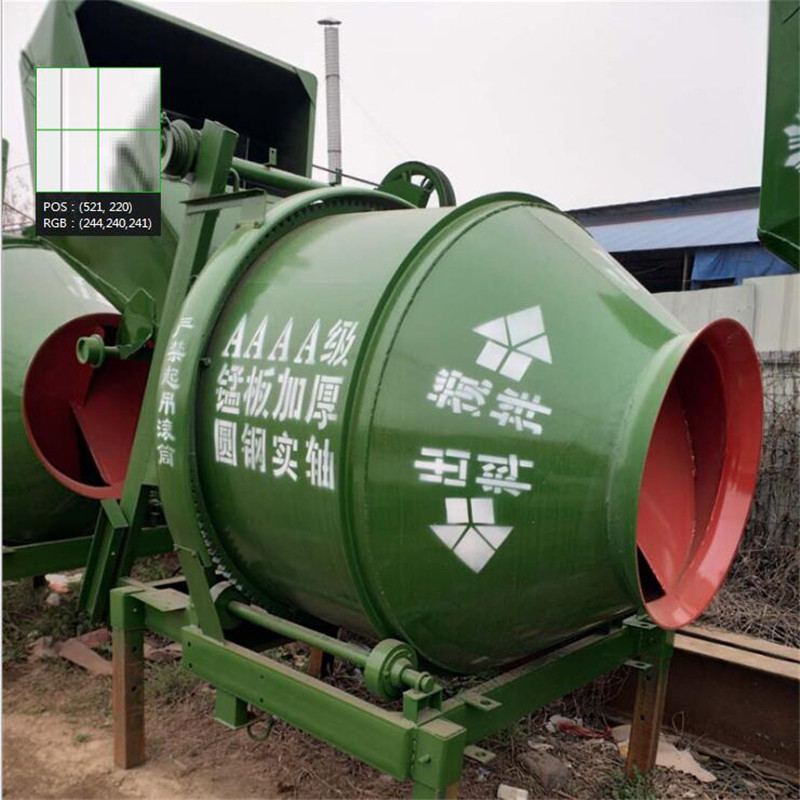

MJD-3000D矿用搅拌机
MJD-3000D矿用搅拌机产品简介:
MJD-3000D型煤矿用混凝土搅拌机是一种自落式双锥反转出料搅拌机,搅拌筒由齿圈传动,工作时正转搅拌,反转出料,可搅拌塑性和半干硬性混凝土,适用于一般煤矿巷道铺地硬化、水沟砌筑、基础浇灌等工程。
本机设计合理,使用方便、安全可靠,具有生产效率高,搅拌质量好、能耗低、易损件寿命长等特点,本机适用范围广,不仅能搅拌塑性和干硬性混凝土,还可搅拌轻骨料混凝土及各种砂浆等。本产品标准卸料高度为为2.7米,也可按用户要求确定。
MJD-3000D矿用搅拌机主要技术参数:
项 目 单 位 参数值
搅拌能力 m³h 8-10
液压系统额定压力 MPa 10
公称容量 L 350
适应骨料粒径 mm ≦40
拌筒转速 rmin 14
牵引速度 kmh 10-15
外形尺寸(长×宽×高) 运输状态 mm 390022002700
上料搅拌状态 mm 390022002700
噪声 dB(A) 85
整机质量 kg 1200
电机 额定电压 V 660V1140V
功率 KW 15
油箱容积 L 120
MJD-3000D矿用搅拌机结构原理:
本机主要由上料机构、搅拌机构、液压系统、底盘机构等组成(见图)。
1.上料机构上料机构由液压油缸、上料斗组成。
2.搅拌机构 搅拌机构由搅拌筒、托轮和液压马达组成。
搅拌筒是搅拌机的工作部件、搅拌筒为双锥形、筒体内焊有两对高低片,交叉布置,分别与拌筒轴线成一定夹角,搅拌筒旋转时,叶片在使物料提升下落的同时,还使物料轴向回窜动,所以搅拌运动比较强烈,搅拌35-45秒即可达到匀质混凝土。在搅拌筒的出料锥体内部,焊有一对出料叶片,改变搅拌筒旋转方向,混凝土即由底叶片推向出料叶片并排出筒外。
