MJZY-350型煤矿用混凝土搅拌机结构原理：

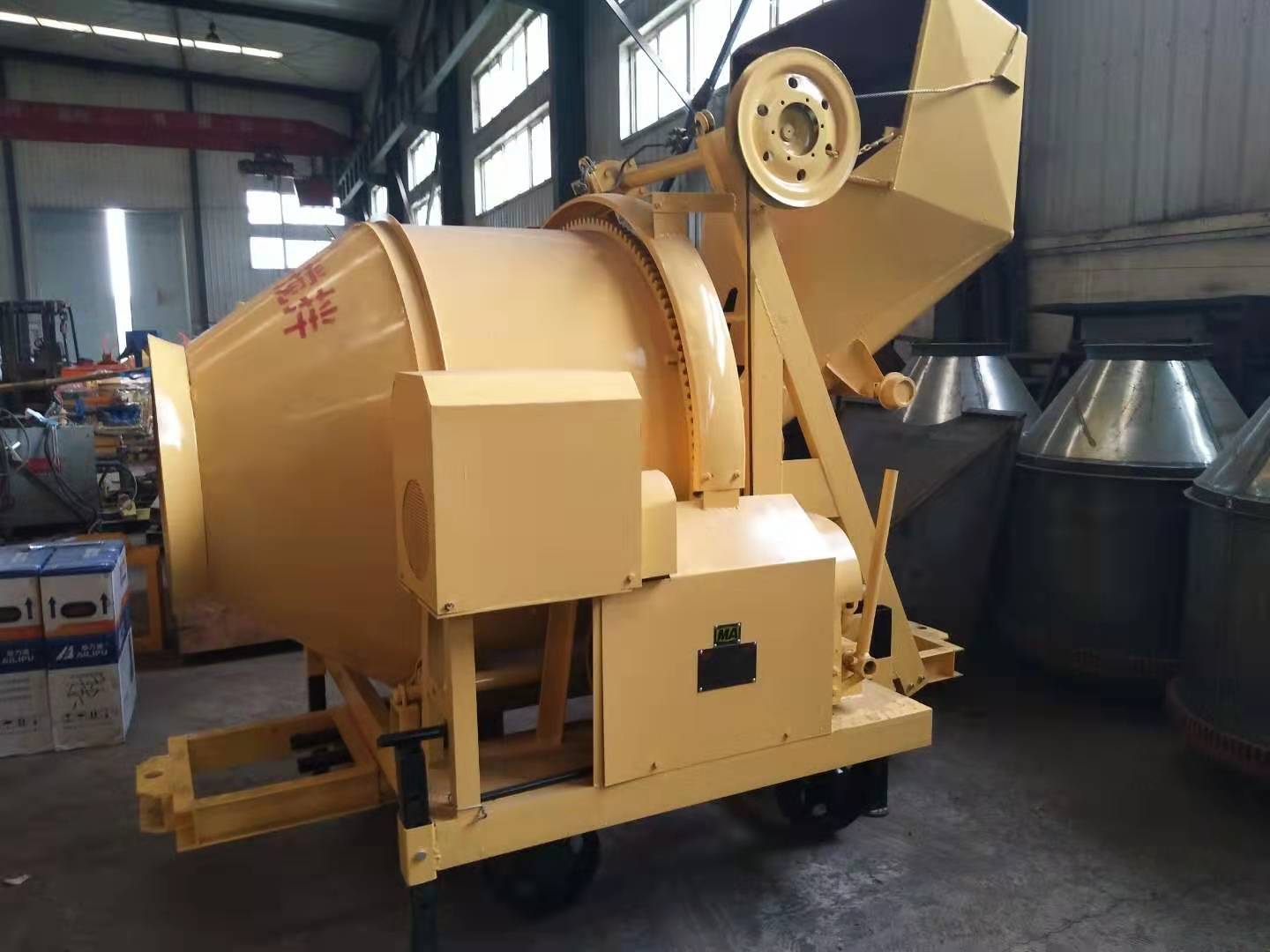

本机主要由上料机构、搅拌机构、液压系统、底盘机构等组成（见图）。

1.上料机构上料机构由液压油缸、上料斗组成。

2.搅拌机构 搅拌机构由搅拌筒、托轮和液压马达组成。
     搅拌筒是搅拌机的工作部件、搅拌筒为双锥形、筒体内焊有两对高低片，交叉布置，分别与拌筒轴线成一定夹角，搅拌筒旋转时，叶片在使物料提升下落的同时，还使物料轴向回窜动，所以搅拌运动比较强烈，搅拌35-45秒即可达到匀质混凝土。在搅拌筒的出料锥体内部，焊有一对出料叶片，改变搅拌筒旋转方向，混凝土即由底叶片推向出料叶片并排出筒外。
     搅拌筒由四个托转支承，搅拌筒由液压马达驱动齿圈而旋转，故在恶劣工作环境下，仍然能够可靠工作。

配置液压马达型号：1QJM02-0.4，最大转速50转/分钟。

3.液压系统

液压系统主要由柱塞泵、控制阀组、调压阀、管路、油箱等组成。

柱塞泵型号：A10VS028DR/31R，流量40.6L/min，最大压力可达到25MPa（本机额定压力为10MPa）。

控制阀组由7个常用手动液压操作阀组成（其中1个为备用操作阀），分别控制左前支腿、右前支腿、左后支腿、右后支腿、上料油缸、液压马达。

调压阀型号：ZS—L118E-20T， 设定压力10MPa

油箱 容积120L,配有吸油滤清器1个，可为液压系统提供清洁的液压油。

4.底盘机构

底盘长2.2米，宽1.7米，配带橡胶轮胎。底盘机构配带4个液压支撑腿，在搅拌作业时支撑搅拌机，确保搅拌机的稳定，液压支腿配带由液压双向锁具备保压功能。
