回柱绞车是煤矿井下回柱放顶之用,适用于薄煤层和急倾斜采煤工作面,以及在各种采煤工作面上回收被矸石长结的金属支柱或沉入底板。

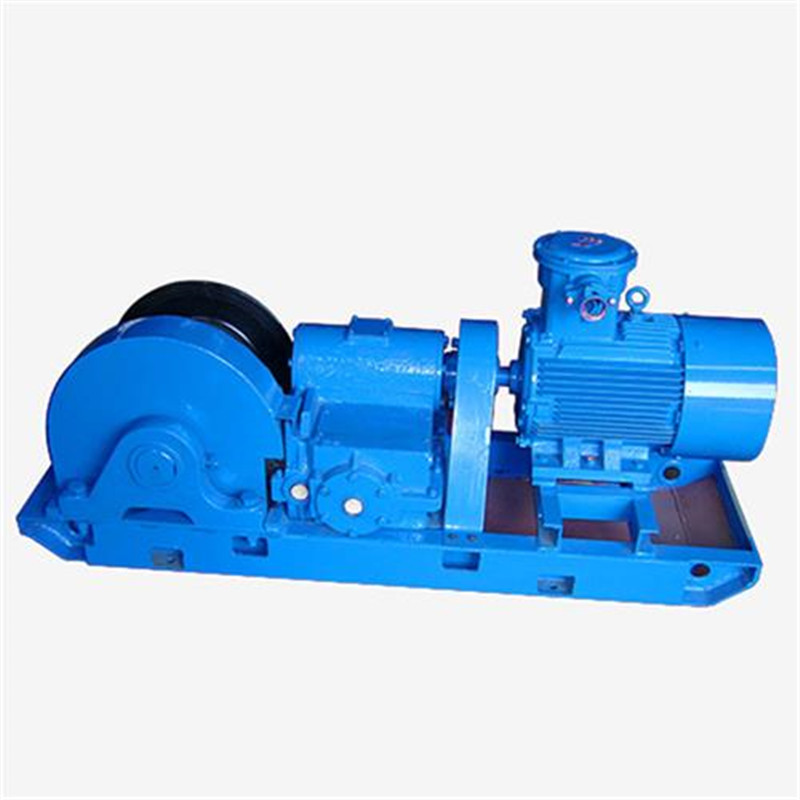

JH-40回柱绞车
JH-40回柱绞车主要用途及特征:
回柱绞车是煤矿井下回柱放顶之用,适用于薄煤层和急倾斜采煤工作面,以及在各种采煤工作面上回收被矸石长结的金属支柱或沉入底板。回柱绞车也可用作移溜槽,搬移皮带运输机头等辅助牵引工作。回柱绞车的电气设备具有防爆性能,可用于有煤尘及瓦斯的矿井中。本绞车的类型为单筒缠绕,采用涡轮蜗杆减速器和开式齿轮传动。绞车采用涡轮蜗杆减速器,必须采用水平安装方式,,以确保涡轮蜗杆的浸油润滑质量。
JH-40回柱绞车工作原理及主要结构
电动机安装底座上通过联轴器与涡轮减速机联接,动力通过一对齿轮传动给圆弧面蜗杆、蜗轮,由蜗轮轴上的小齿轮经中间过桥齿轮传动给大齿轮带动卷筒,卷引钢丝绳进行工作。绞车由电动机经联轴节、一经闭式齿轮传动,一级球面蜗杆传动、一级圆柱齿轮传动(中间设有过桥齿轮)传递到滚筒。绞车内各主要转动部位均采用滚动轴承支撑,底座用型钢焊接而成。绞车对称布置、呈长条型、打顶柱位置宽敞,便于绞车的搬移与固定。绞车的宽度、高度尺寸较小,适于井下使用。绞车结构简单、维护方便,采用球面蜗杆转动运转平稳、安全、可靠,绞车的操作比较简单,只要启闭按钮开关即可。
JH-40回柱绞车产品参数:
型号 JH-40回柱绞车
牵引力(KN) 400
绳速(m/s) 0.11
滚筒尺寸(mm) Φ720×660
容绳量(m) 220
钢丝绳直径(mm) Φ40
外形尺寸(mm) 3850×1170×1350
电动机规格 YBK2-315S-8
功率(KW) 55
电压(V) 380/660
绞车重量(kg) 5500
