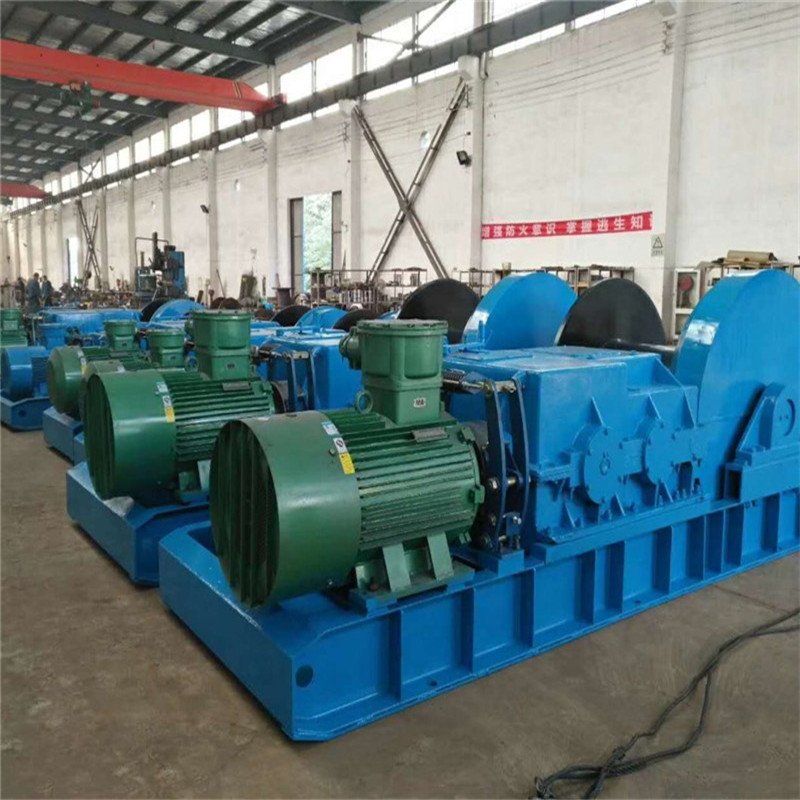

JSDB-13 双速绞车

JSDB-13双速多用绞车产品介绍

     双速绞车采用锥齿轮传动形式,结构简单、安全可靠、维修方便。绞车宽度、高度尺寸较小适于井下空间窄小的条件下工作,绞车操作简单,配合调速手把启闭控制按钮开关即可方便使用。

JSDB-13双速绞车型号意义

     型号:J——卷扬机型;

               S——双速多用

               D——无自锁能力;

               B——隔爆型 -13慢速时外层钢丝绳最大静张力,单位为:130KN

JSDB-13双速绞车组成及工作原理

    JSDB-13双速绞车产品在技术原理上,采用“齿-联”传动系统和“双轴多级”的传动特点,实现了 快、慢两个速度,其慢速可代替现有的回柱绞车和慢速绞车,其快速可代替现有的调度绞车和运输绞车。在结构特点上,不仅实现了小结构,大拉力的特点,也实现了长条形对称结构特点,适合于煤矿井下狭小的作业空间,操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低,寿命短,工效低等特点,也克服了调度、运输等系列绞车存在的牵引力小,宽型结构等特点。

JSDB-13双速绞车技术参数

     1、外层钢丝绳最大静张力:130kN

     2、卷筒尺寸(直径×宽度):φ435×530(mm)

     3、外层钢丝绳绳速:1.3m/s(快速)0.20(慢速)

     4、钢丝绳直径:24mm

     5、容绳量:180m

     6、快速外层最大静张力:15KN,快速外层最大静张力130KN

     7、电动机型号:YBk2-200L2-6

     功 率:22kW

     转 速:970r/min

     电 压:380/660v 660/1140v

     8、外型尺寸(长×宽×高):3182×968×987(mm)

     9、绞车重量(包括电动机):2980kg







800图 (2).jpg
