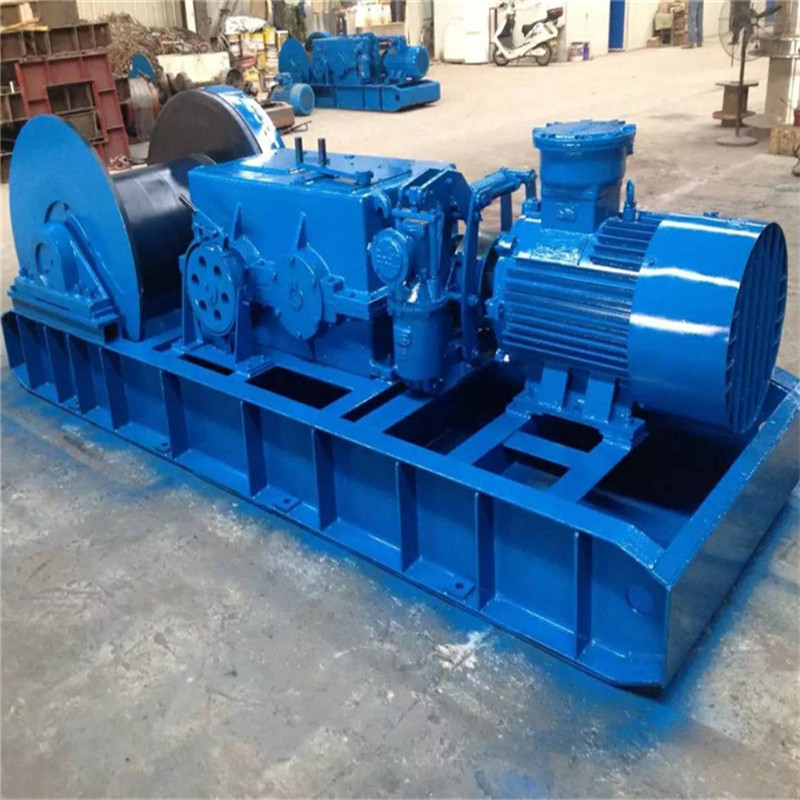

JSDB-19 双速绞车
JSDB-19双速多用绞车产品介绍
双速绞车采用锥齿轮传动形式，结构简单、安全可靠、维修方便。绞车宽度、高度尺寸较小适于井下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。
JSDB-19双速绞车型号意义
型号：
J——卷扬机型；
S——双速多用
D——无自锁能力
B——隔爆型-19慢速时外层钢丝绳最大静张力，单位为：190KN
JSDB-19双速绞车组成及工作原理
JSDB-19双速绞车产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特点，实现了 快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输 绞车。在结构特点上，不仅实现了小结构，大拉力的特点，也实现了长条形对称结构特点，适合煤矿井下狭小的作业空间，操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低寿命短，工效低等特点，也克服了调度、运输等系列绞车存在的牵引力小，宽型结构等特点。
JSDB-19双速绞车技术参数
1、外层钢丝绳最大静张力：190kN
2、卷筒尺寸（直径×宽度）：φ545×570(mm)
3、外层钢丝绳绳速：1.6 m/s（快速）0.20（慢速）
4、钢丝绳直径：30mm
5、容绳量：500m6、快速外层最大静张力：27.8KN，快速外层最大静张力190KN
7、电动机型号：YBk2-280S-6功 率：45kW
转 速：980r/min
电 压：380/660v 660/1140v
8、外型尺寸（长×宽×高）：3825×1274×1470(mm)
9、绞车重量（包括电动机）：5480kg
隔爆型磁力启动器：BQZ-120N；
隔爆型控制按钮：LA81-3。
