双速多用绞车具有快速和慢速两档速度,主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作,还可用于回采工作面的回柱放顶。

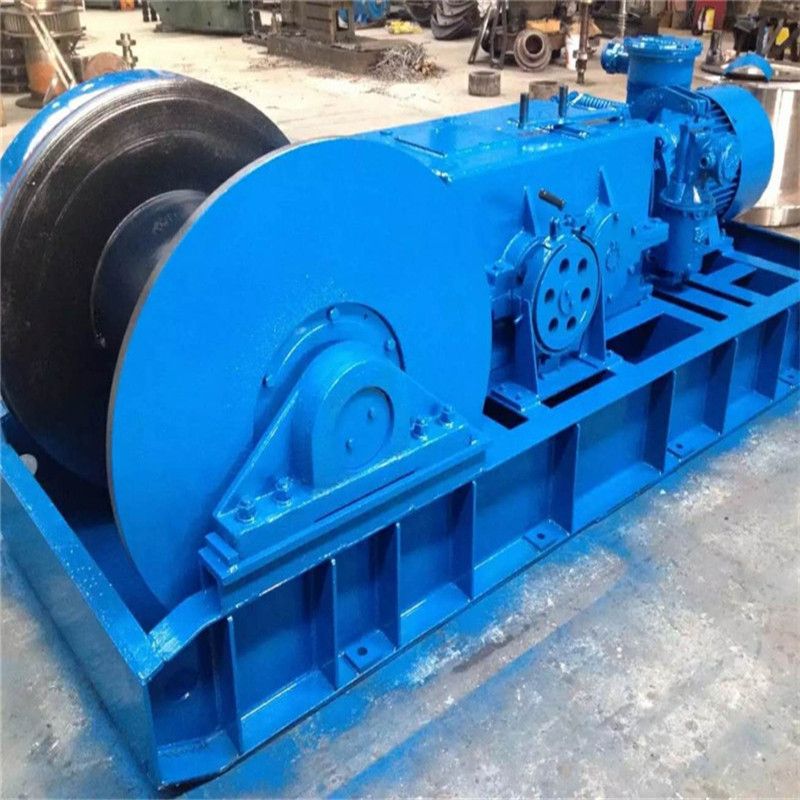

双速多用绞车JSDB-25
双速多用绞车具有快速和慢速两档速度,主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作,还可用于回采工作面的回柱放顶。
双速多用绞车组成:包括底架、电动机、联轴器、制动闸、减速器、卷筒装置组成。
底架是一个型钢焊制而成的框架,前后两侧各有一槽钢,两端用钢板相连,其槽内有筋板,下面焊有一钢板,钢板下还焊有两条状钢板,底架左侧依次焊有三段小槽钢,左侧二段槽钢面上有钢板,并开有腰形孔;
电动机用螺栓组固定其上,另一小槽钢面上椭钢板、开有一园孔,三段小槽钢右侧两槽钢间焊有筋板,槽钢面上开有通园孔;
减速铬和卷筒装置依次固定在底架的槽钢面上,槽钢底面、板上开有若干园孔,侧板两端开有园孔;
卷装置主等由轴支承、卷筒、大齿圈、上罩子、下罩子、透盖组成
JSDB-□双速绞车的型号含义: J-卷扬机,S-双速,D-多用,B-防爆,□-最大张力
JSDB-25双速绞车主要技术参数
1、外层钢丝绳最大静张力:250kN
2、卷筒尺寸(直径×宽度):φ545×760(mm)
3、外层钢丝绳绳速:1.51 m/s(快速)0.20(慢速)
4、钢丝绳直径:30mm
5、容绳量:500m
6、快速外层最大静张力:30KN,快速外层最大静张力250KN
7、电动机型号:YBk2-280M-6
功 率:55kW
转 速:980r/min
电 压:380/660v 660/1140v
8、外型尺寸(长×宽×高):3875×1274×1187(mm)
