具有快速和慢速两档速度,主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作,还可用于回采工作面的回柱放顶。
JSDB-6双速绞车 双速多用绞车JSDB-10 JSDB-13 JSDB-16 JSDB-19
JSDB-15 JSDB-14 JSDB-25 JSDB-30 JSDB-35
厂家直销双速多用绞车 JSDB-6双速多用绞车 JSDB-13双速绞车
JSDB-6双速多用绞车产品用途:
具有快速和慢速两档速度,主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作,还可用于回采工作面的回柱放顶。

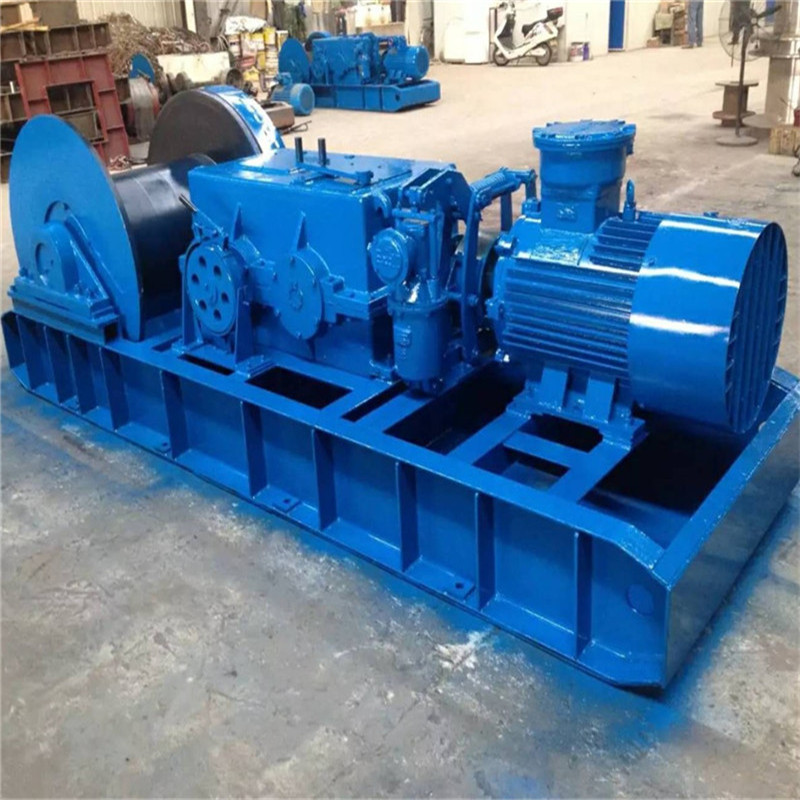

JSDB-6双速多用绞车产品组成:
包括底架、电动机、联轴器、制动闸、减速器、卷筒装置组成。
底架是一个型钢焊制而成的框架,前后两侧各有一槽钢,两端用钢板相连,其槽内有筋板,下面焊有一钢板,钢板下还焊有两条状钢板,底架左侧依次焊有三段小槽钢,左侧二段槽钢面上有钢板,并开有腰形孔;
电动机用螺栓组固定其上,另一小槽钢面上椭钢板、开有一园孔,三段小槽钢右侧两槽钢间焊有筋板,槽钢面上开有通园孔;
减速铬和卷筒装置依次固定在底架的槽钢面上,槽钢底面、板上开有若干园孔,侧板两端开有园孔;
卷装置主等由轴支承、卷筒、大齿圈、上罩子、下罩子、透盖组成
JSDB-6双速多用绞车产品特点:
1. 采用“双轴多级”传动特点,实现了大的传动比。
2. 采用“齿-联”传动系统的传动原理,不但实现了慢、快两个速度,并实现了快、慢速的大速比,很好地实现了快、慢速矿用绞车的一体化。
3. 采用“长条形对称”结构,实现了结构紧凑、外形美观实用,适合于煤矿井下狭窄空间的作业,也很方便地进行不同工作地点的自移。
4. 传动效率高、工作效率高、容绳量大、节能。
5. 操作简单、使用方便,并具有可靠的双闸制动。
6. 结构工艺简单,可靠,成本低。
7. 使用寿命长、维护维修费用低。
JSDB-6双速多用绞车基本参数:
钢丝绳静张力:
外层 静张力KN快速 :8.0KN慢速 ::60 KN
内层 静张力KN快速 :15.8KN慢速 :100 KN
平均静张力:快速 :12 KN慢速 ::80 KN
绳速: 绳速(外层)M/S:快速 ::0.85慢速 ::0.12
平均绳速M/S:快速 :0.60慢速 :0.085
传动比快速 :31.287慢速 :231.52
卷筒:直径X宽度MM:300x330容绳量M:100M
钢丝绳直径MM:16MM 结构绳 6X19 公称抗拉MPa:1670MPa
电动机;型号:YBK2-160MS-6 功率7.5 KW 转速970r/min
外形尺寸(长X宽X高MM):2200X800X900
整机重量KG(包括电机):1050
隔爆开关隔爆按钮电液制动器:QBZ-120/1140(660)AN
7. 使用寿命长、维护维修费用低
9、绞车重量(包括电动机):7800kg
