天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。绳槽带塑衬或胶块,增加钢丝绳的使用寿命。

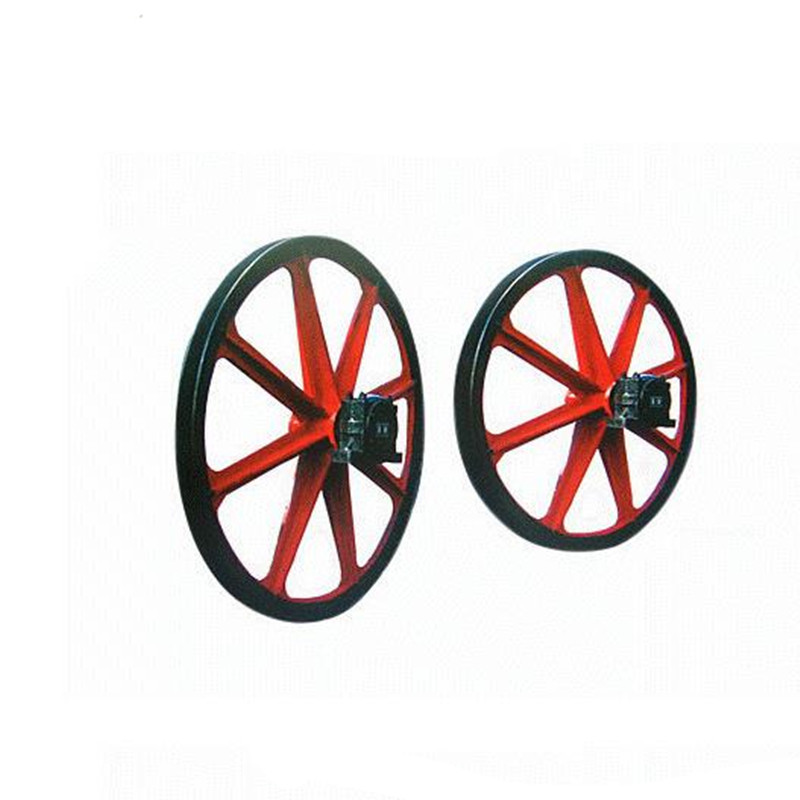

矿用游动天轮 TXG系列矿用天轮 矿用单槽凿井天轮厂家直销
厂家直供TXG系列天轮 矿用固定天轮
天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。绳槽带塑衬或胶块,增加钢丝绳的使用寿命。
矿用天轮产品分类
矿用天轮类别:矿用游动天轮、矿用立井固定天轮、矿用单槽凿井天轮、矿用双槽悬吊天轮。
矿用天轮产品优势
(1)矿用天轮对固定轴、游动轴及钢绳无磨损、耐高压、自润滑、特别耐磨,使用寿命2年以上,其固定或游动轴基本可使用不换。
(2)模压或部件式钢制天轮,外轮绳槽均配置超耐磨非金属衬块,无磨损、无滑跳、安全、耐磨、耐用。
矿用天轮工作原理
1)立井天轮及凿井天轮的轮体只作旋转运动。
2)立井天轮主要用于立井提升及斜井箕提升。
3)凿井天轮用于立井凿时悬吊吊盘及稳绳。
4)游动天轮的轮体除作旋转运动外,还可以轴向移动,主要适用于串车提升。
矿用天轮参数
型号:TxG 1600/9.5-11
绳槽底圆:1600
直径D(mm):9.5
绳槽:10
半径R(mm):11
适用钢丝绳直径(mm):15-20
轴承座中心高(mm):140
型号 | 天轮直径 | 钢丝绳直径 | 两轴承中心距 |
TXG-800/16 | 0.8 | 16 | 500 |
TXG-1000/20 | 1.0 | 20 | 550 |
TXG-1200/20 | 1.2 | 20 | 550 |
TxG-1400/24.5 | 1.4 | 24.5 | 600 |
TxG-1600/24.5 | 1.6 | 24.5 | 600 |
TxG-2000/24.5 | 2.0 | 24.5 | 700 |
TxG-2500/28 | 2.5 | 28 | 800 |
