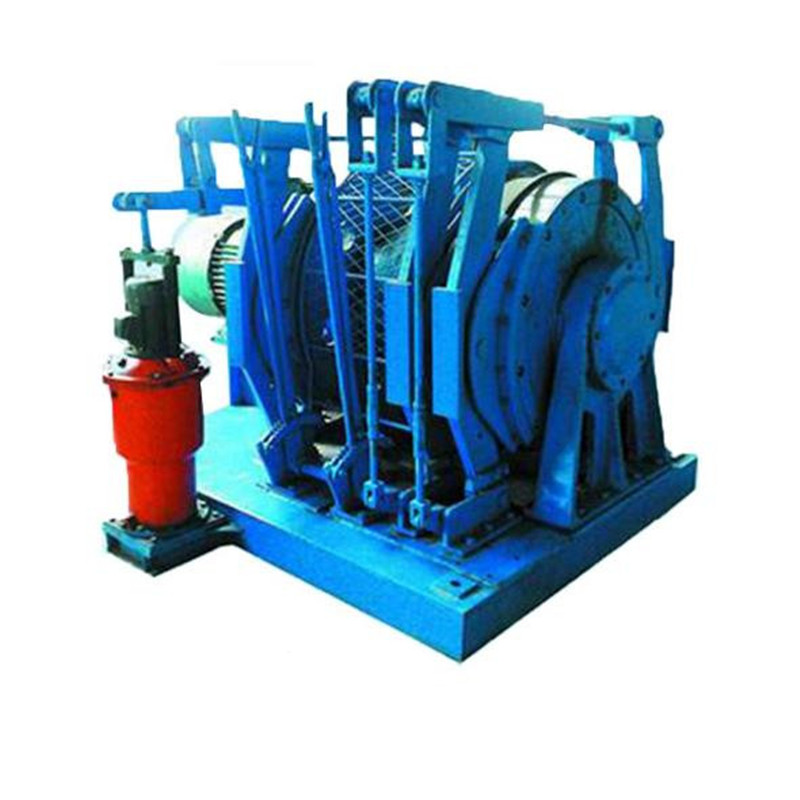

JYB系列运输绞车用途
JYB系列运输绞车主要用于煤矿井下和其它矿山在倾斜角小于30°的巷道牵引矿车。
JYB系列运输绞车特点
均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
技术参数：
型号 | JYB-40×1.25 | JYB-50×1.40 | JYB-60×1.25 |
基准层上钢丝绳静张力 KN | 40 | 50 | 60 |
基准层上钢丝绳速度 m/s | ≥1.25 | ≥1.40 | ≥1.25 |
卷筒（直径×宽度）mm | φ580×600 | φ580×600 | φ710×800 |
容绳量 m | ≥650 | ≥650 | ≥650 |
钢丝绳直径 mm | φ21.5 | φ23 | φ26 |
电动机 型号 | YBK2 280M-6 | YBK2 280S-4 | YBK2 315M-6 |
功率 kw | 55 | 75 | 90 |
转速 r/min | 980 | 1480 | 980 |
电压 V | 380/660或660/1140 | ||
外形尺寸 长 mm | 1965（2286） | 1965（2286） | 2578（2856） |
宽 mm | 2500 | 2500 | 2794 |
高 mm | 2117 | 2117 | 2272 |
电力液压推动器 | BYT1-180/12 BYT1-320/12 | ||
隔爆型真空可逆磁力起动器 | QBZ-120ND QBZ-200ND | ||
隔爆型控制按钮 | BZA1-5/36-3 | ||
绞车质量(包括电机) kg | 3800 | 4500 | 5550 |
