MCC2.0-6型侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。
侧卸式矿车
产品介绍

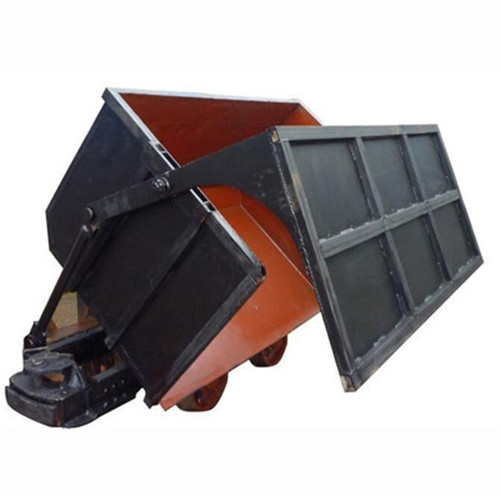

MCC2.0-6型侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。单侧曲轨侧卸式矿车简称曲轨侧卸矿车，是在矿车行进过程中，由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。卸矿是在机车牵引下，当卸载轮爬上曲轨时，车箱翻转，车门自动打开实现卸料，车走过曲轨后车箱恢复原位，车门自动锁固。
MCC2.0-6型侧卸式矿车工作原理
MCC2.0-6单侧曲轨侧卸式矿车主要组成是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的一面卸载。在车厢的一侧用较轴与车架相连，另一侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复位到关闭侧门。要注意的是当单侧曲轨卸卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。它的优点是比翻斗式矿车和固定式矿车容积更大，自动平稳卸载。
技术参数：
技术参数
曲轨侧卸式矿车
0.7M3
1.2M3
1.6M3
2.0M3
2.5M3
4.0M3
6.0M3
容积(M)
0.7
1.2
1.6
2.0
2.5
4.0
6.0
载重(t)
1.75
3
4
5
6.25
10
15
轨距(mm)
600
600
600/762
600
762/900
762/900
762/900
轴距(mm)
600
600
800
1000
1200
2000
2000
车轮直径(mm)
300
300
350/400
400
400
350
350
牵引高度(mm)
320
320
320
320
320
430
500
卸载角度(度)
40
40
42
42
45
42
42
牵引车速(km/h)
12
12
12
12
12
8
8
转弯半径(m)
8
10
10
12
12
15
15
联接器形式
插销链环式
插销链环式
插销链环式
插销链环式
插销链环式
插销链环式
插销链环式
外
型
尺
寸
长(mm)
1650
1900
2750/2500
3000
3650
3650
5000
宽(mm)
980
1050
1200
1250
1250
1500
1800
高(mm)
1050
1200
1300
1300
1300
1586
1675
