耙斗装岩机用于小煤矿和大矿采区巷道掘进时配合MGC1.1固定车箱式矿车或箕斗进行装载岩石、半煤岩之用,适用于净高大于1.9米,净断面为4.5米以上的巷道。

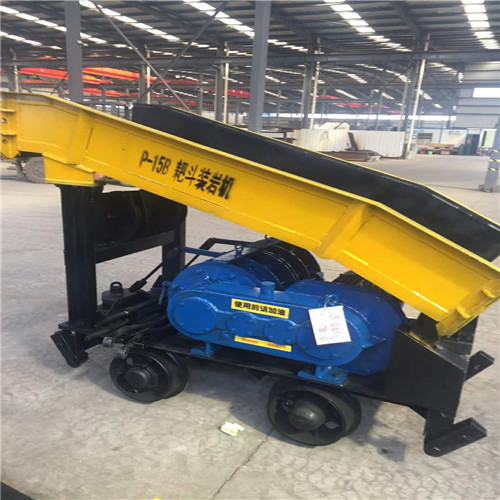

P-15B耙斗装岩机
耙斗装岩机用于小煤矿和大矿采区巷道掘进时配合MGC1.1固定车箱式矿车或箕斗进行装载岩石、半煤岩之用,适用于净高大于1.9米,净断面为4.5米以上的巷道。可在半煤岩或岩巷中使用,既可用于平巷也可用于上下山掘进工作面装岩等,如增添尾轮两只,就可在拐弯巷道进行掘进装岩工序间平行作业。它不仅可以在平巷中使用,而且可以在倾角小于30度的斜巷或拐弯及拐弯角度达到90度的巷道中使用,并且还能同时进行掘进工序的平行作业,提高掘进速度。
适用环境:
P-15B耙斗装岩机可适用净高2米以上(净断面4.5平方米以上)的巷道选用。
P-30B型耙斗装岩机可适用于净高2米以上(净断面6平方米以上)的巷道选用。
P-60B型耙斗装岩机可适用净高2.4米以上(净断面8平方米以上)的巷道选用。
P-90B型耙斗装岩机可适用净高3米以上(净断面12平方米以上)的巷道选用。
技术参数:
型号
P-15B
P-30B
P-60B
P-90B
耙斗容积(m3)
0.15
0.3
0.6
0.9
轨距(mm)
600/900
600/900
600/900
600/900
电机型号
YBB11-4
YBB17-4
YBB30-4
YBB45-4
功率(kw)
11
17
30
45
主绳牵引力(kn)
7.2-10.4
13.5-19.5
23.3-32.7
32-50
容绳量(m)
56
85-75
80-70
75-60
转速(m/s)
1450
1450
1450
1450
电压(v)
380/660(660/1140)
380/660(660/1140)
380/660(660/1140)
380/660(660/1140)
技术生产率
14-25
35-50
70-100
95-140
总重量(kg)
2500
4500
7200
8800
