产品名称:左旋无纵肋螺纹钢锚杆
左旋螺纹钢锚杆产品介绍:
无纵肋螺纹钢式锚杆执行MT146.2-2002标准.左旋螺纹钢锚杆是一种经特殊加工工艺制作的锚杆,螺纹段强度大于杆体的强度,螺纹段抗弯抗剪性能良好,是井巷高强度支护的新型锚杆.左旋螺纹钢锚杆强度高,结构合理,预紧力大,能够自动调整受力方向,增大对围岩的约束力,能实现机械化快速安装.可端锚、加长锚和全锚,主要用于高地压矿井大变形巷道的高强度支护,同时也可用于铁路、水电等各类工程的高强度,永久性巷道支护.

屈服载荷KN

破断载荷KN
强度规格 公称直径(mm) BHRB335 BHRB500 BHRB600 BHRB335 BHRB500 BHRB600 理论质量kg/m
Φ20 20 105 163 190 155

210

260

2.47
Φ22 22 125 190 230 185

250

310

2.98
Φ25 25 165 245 295 240

325

395

3.85
左旋螺纹钢锚杆使用方法:
1.根据设计要求确定锚杆孔位,用钻机具打孔.
2.用压风吹净孔内岩粉.
3.将锚固剂送入孔底,用锚杆顶住开始搅拌(搅拌时间按锚固剂的型号规定),搅拌完毕,卸下搅拌机具,达到等待时间后,卸下搅拌连接头,装上锚盘、球型垫圈、摩擦垫圈,并用专用扳手拧紧螺母。
左旋螺纹钢锚杆结构:
杆体、锚盘、球型垫圈、摩擦垫圈、螺母、尼塞。

产品名称:左旋无纵肋螺纹钢锚杆

左旋无纵肋螺纹钢锚杆施工方法
A、准备:凿岩台车就位,并接好供电、供水管线。
B、测量布眼:根据锚杆设计间距及围岩层理、节理分布实际情况,用油漆标出眼位。布眼时对层理及节理发育部位,需加密布设。
C、钻孔:用二臂液压钻孔台车钻孔,钻孔时钻杆垂于岩面或层理面。
D、清孔及检查:用高压风吹净孔中石屑及细小石块,利于浆液与岩壁充分接触,并检查孔深。
E、锚杆加工:锚杆采用Ⅱ级Φ25螺纹钢,按设计尺寸下料,将外露端头20cm范围内攻丝,其丝口深度和成型后直径与锚杆端头垫板匹配。
F、放入化学药包:用略小于孔径的PVC管将化学药包轻顶送入锚杆孔底部,采取分节送入,然后抽出PVC管。再放入牛皮纸团作止浆塞。
G、锚杆插入:将锚杆插入,用锤子轻击将锚杆插至孔底,再旋转杆体,将化学药包内两种浆液间隔层破坏,使化学浆液迅速反应将锚杆端部锚固。浆液凝固约需时间3分钟,其间需人工扶稳锚杆
H、上垫板及螺母:端锚完毕,再插入φ6排气管及φ10注浆管,再上密封垫板,锚固板及M20螺母,并施加少量的预加力旋紧,以利于岩体稳定。
I、注浆:采用BW250灰浆泵注浆,注浆压力0.1~0.3Mpa。浆液材料为1:1.5水泥砂浆,砂浆采用现场砂浆拌合机拌合,拌合时间不少于3分钟。注浆时匀速注入,直至排气管浆液均匀流出时,则注浆饱满。
卓信机械专业生产矿用锚杆,螺纹钢左旋锚杆,螺纹钢右旋锚杆,品种全,质量优,受到广大客户的喜爱!
左旋螺纹钢锚杆生产设备及车间锚杆成品图。

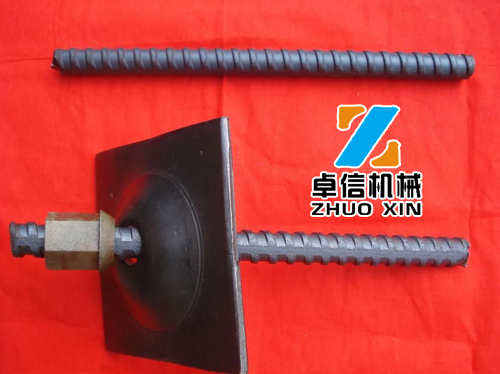

产品名称:右旋等强螺纹钢锚杆
产品介绍:右旋等强螺纹钢锚杆
右旋等强螺纹钢锚杆型号说明:高强度锚杆原材料采用延伸率不低于15%,屈服强度不低于335MPa,破断强度不低于490MPa,材质为20MnSi的钢材经热扎而成,抗压分别为20吨至50吨, Φ18至 Φ22的杆体直线度公差≤2mm/m, Φ16的杆体直线公差小于4mm/m。螺纹钢锚杆杆体尾部螺线承载力应不小于杆体母材破断力的75% .
螺纹钢锚杆技术特征:锚杆杆体能实现与锚孔直径、树脂药巻直径的最佳匹配,具有锚力强、延伸率高、安全可靠、优质低耗、使用方便等特点。
螺纹钢锚杆产品技术参数

材质 HRB335
强度规格 屈服强度(MPa) 抗拉强度(MPa) 延伸度(%) 破断载荷(KN/M) 理论质量(KG/M)
Φ16 ≥335 ≥490 ≥16 ≥100 1.58
Φ18 ≥335 ≥490 ≥16 ≥126 2.00
Φ20 ≥335 ≥490 ≥16 ≥156 2.47
Φ22 ≥335 ≥490 ≥16 ≥189 2.98

右旋等强螺纹钢锚适用条件:
l、依据设计要求确定锚杆孔位,用凿眼机、锚杆钻机或煤电钻打眼,深度比锚杆长度短80-100mm。
2、用压风管伸入眼底,通过压缩空气,将孔内的岩粉吹净。
3、钻孔直径要求比锚杆直径大6-12mm。
4、用锚杆将药卷送入眼底,启动搅拌装置进行搅拌,按树脂锚固定剂要求严格控制搅拌时间。
5、达到固化时间后,套上托盘、拧紧螺母。

产品名称:右旋等强螺纹钢锚杆

右旋等强螺纹钢锚注意事项
A、钻孔,钻孔应垂直于岩石节理面,锚杆轴线应与岩体主结构面或滑移面成较大角度相交。不得生搬硬套采用径向锚杆,并应视现场情况适当调整。
B、化学药包在放入堵塞时,要确保堵塞严实,以免化学浆液溢出端锚段而造成锚固不实。
C、化学药包在锚固时间内,必须保持锚杆稳固,不得晃动、转动,以确保锚固质量。
D、上垫板时,如孔口不平,应采用砂浆抹平处理。
E、锚杆在未锚固前,其自重大,应防止锚杆滑落伤人
卓信机械的左旋锚杆,右旋锚杆品种规格全,各种螺母型号齐全,欢迎选购。

左旋螺纹钢锚杆螺母

右旋螺纹钢锚杆螺母

缝管锚杆(管缝式锚杆)
管缝式锚杆是一种全长锚固,主动加固围岩的新型锚杆,它立体部分是一根纵向开缝的高强度钢管,当安装于比管径稍小的钻孔时,可立即在全长范围内对孔壁施加径向压力和阻止围岩下滑的摩擦力,加上管缝式锚杆托盘托板的承托力,从而使围岩处于三向受力状态,并实现岩层伟大。
在爆破振动围岩锚移等情况下,后期锚固力有明显增大,当围岩发生显著位移时,管缝式锚杆并不失去其支护抗力,它比涨壳式锚杆有更好的特性。
专业生产订做:管缝式锚杆,探水钻杆,麻花状树脂锚杆,中空注浆锚杆,螺纹钢树脂锚杆,左旋锚杆,右旋锚杆,缝管锚杆,B19锚杆,B22风钻杆,麻花钻杆,六棱中空锚杆,瓦斯排放钻杆,麻花状(树脂)锚杆,帮锚钻杆,煤钻杆,锚索钻杆,锚杆钻杆,潜孔钻杆
二、管缝式锚杆主要性能和规格
1、 缝管锚杆主要技术性能
(1)初始锚固力: 3~7吨;
(2)管环拉脱荷载: 8~10吨;
(3)锚杆管抗拉断能力:12~13吨;
(4)耐腐蚀性能比A3钢高20~30%,利于长期使用。管缝式锚杆是专用性很强的支护用品,是井下涵洞顶板及其它工程支护使用的先进材料,具有操作简单,使用方便,在井下锚喷支护中具有锚固力强、抗拉力大,有很强的膨胀力,使整个顶板成为一体。

管缝式锚杆一、工作原理和特点 管缝式锚杆是一种全长锚固,主动加固围岩的新型锚杆,它立体部分是一根纵向开缝的高强度钢管,当安装于比管径稍小的钻孔时,可立即在全长范围 内对孔壁施加径向压力和阻止围岩下滑的摩擦力,加上锚杆托盘托板的承托力,从而使围岩处于三向受力状态,并实现岩层伟大。在爆破振动围岩锚移等情况下,后期锚固力有明显增大,当围岩发生显著位移时,锚杆并不失去其支护抗力,它比涨壳式锚杆有更好的特性。

管缝式锚杆二、主要性能和规格 1、 主要技术性能(1)初始锚固力: 3~7吨;(2)管环拉脱荷载: 8~10吨;(3)锚杆管抗拉断能力:12~13吨;(4)耐腐蚀性能比a3钢高20~30%,利于长期使用。管缝式锚杆配套件有:玻璃钢垫板、玻璃钢螺母、钢质垫板、钢质螺母及连接件 欢迎广大客户前来选购!

项 目

MF33管缝式锚杆

MF43管缝式锚杆

标准值

公差

标准值

公差

杆体

外径

33

±0.5

43

±0.5

长度

1400 、 1600 、 1800 、 2000

缝宽

10

±1.0

14

±1.5

壁厚

2.5~3.0 ( Q235A 级冷轧钢)

头梢长度

40~50

头端直径

27

±0.5

37

±0.5

托盘

长 × 宽

120×120

±2.0

150×150

±2.0

高度

15~25

±1.0

15~25

±1.0

厚度

4~6

孔径

35

±0.5

45

±0.5

推荐钻空直径

31

41

挡环距尾端距离

4~6

注:可根据客户需要的规格定做各种管缝锚杆



产品名称:管缝式锚杆


管缝式锚杆表面应平整,无严重拉伤,锈蚀。焊缝应无裂纹,无气孔夹渣,不允许烧穿管壁。托盘在杆体上应能自由移动。挡环接口与管缝开口相互错位170o—190o为宜。
挡环焊缝拉脱力≥80kN,杆体极限抗拉力≥110kN,初锚力≥25kN/m,托盘承载力≥65kN。
管缝式锚杆产品使用
先用风钻在顶板上钻锚杆孔,将托盘套入锚杆杆体,再用风锤将杆体打入锚杆孔中,使托盘与顶板帮带贴实。
用户在使用锚杆时,所选择的钻孔直径除参考上表外,应根据岩石具体条件,按GBJ86标准的规定选用。
管缝式锚杆包装与贮存
管缝式锚杆采用捆扎包装,杆体10跟捆扎成一组,托盘50块捆扎成一组,缝管锚杆贮存时应注意防水,防腐蚀。
1. 中空注浆锚杆产品概述:
中空注浆锚杆适用于地质条件中等,永久性支护和超前支护。通过中空杆体对锚杆进行压力注浆,可达到固结破碎岩体,隔断地下水及杆体防腐的目的,可迅速形成支护力,控制围岩的稳定。
2. 中空注浆锚杆执行标准:
TB/T 3209-2008《中空锚杆技术条件》

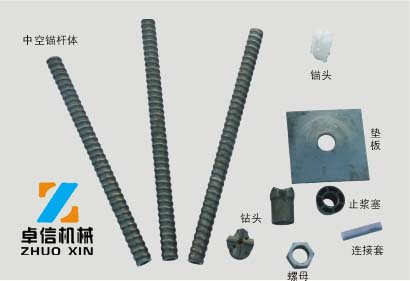

3. 中空注浆锚杆产品组成:
中空注浆锚杆由合金杆体、止浆塞、垫板、螺母和锚头组成。
4. 中空注浆锚杆产品特点:
中空设计,实现了注浆的功能。
注浆饱满,并可实现压力注浆。
杆体的居中性好,砂浆可以将锚杆体全长包裹 ,避免了锈蚀的可能性,达到长期支护的目的。
安装方便,不需现场加工螺纹,就可方便的安装垫板、螺母。
采用向上排气锚头,彻底解决了水平线以上中空注浆锚杆排气问题。
5. 中空注浆锚杆适用范围:
中空注浆锚杆适用于铁路、公路、隧道、矿山、水利枢纽、边坡、堤坝、桥基、江海湖河边、高层建筑基础及建筑物加固等工程。
6. 中空注浆锚杆性能指标:
规格型号 公称直径
mm
公称壁厚
mm
屈服强度
MPa
抗拉强度
MPa
屈服力
kN
最大力
kN
断后伸长率
%
φ25×5 25 5 325 490 ≥102 ≥153 ≥21
φ25×7 25 7 325 490 ≥128 ≥193 ≥21
φ28×5.5 28 5.5 325 490 ≥126 ≥190 ≥21
φ32×6 32 6 325 490 ≥159 ≥240 ≥21

中空注浆锚杆施工工艺
1、用钻机按设计孔径和深度钻孔并清理空内碎石。
2、将锚头与杆体一端连接后插入钻好的孔内,将锚头上的倒刺挂在孔底端。
3、安装止浆塞、垫板、螺母。并旋紧螺母。
4、将快速注浆接头与锚杆尾端连接,注浆接头另一端与注浆机连接。
开动注浆机注浆,待注浆饱满且压力达到设计值时关机。中空注浆锚杆,注浆压力可根据设计参数和注浆机性能确定,灰沙比参考值为:1:0—1:1,水灰比参考值为0.45—0.5:
中空注浆锚杆应用范围:
1. 径向加固:中空注浆锚杆代替传统砂浆锚杆用于径向加固,中空注浆锚杆可以彻底解决传统砂浆锚杆施工工艺过程中注浆不饱满,无法实现压力注浆等诸多缺陷,确保工程质量。
2. 边坡加固:用中空注浆锚杆加固不稳定边坡,不但工艺简单,成本低廉,而且施工方便快捷,效果显著。
3. 基坑支护:建筑物的基坑加固采用中空锚杆,不但工艺简单,而且可实现压力注浆,改良基坑围岩条件。结构:中空注浆锚杆由中空全螺纹杆体、锚头、止浆塞、垫板、螺母等组成,它的每一个部件都是为了最大限度地保证注浆时充填饱满、密实,砂浆可以在高达数十公斤(具体参数以设计为准)在压力作用下渗透进围岩裂,中空注浆锚杆并且可以方便地安装垫板、螺母。
中空注浆锚杆产品优质特点:
1. 中空设计,使锚杆实现了注浆管的功能,避免了传统施工工艺注浆管拔出时造成的砂浆流失。
2. 注浆饱满,并可实现压力注浆,提高工程质量。
3. 由于各配件的作用,杆体的居中性很好,砂浆可以将锚杆体全长包裹,避免了锈蚀的危险,达到长期支护的目的。
4. 安装方便,不需现场加工螺纹,就可方便地安设垫板、螺母。
5. 结合配套的锚杆专用注浆泵和注浆工艺,是目前国内唯一彻底解决了传统锚固支护诸多问题的锚固体系。
中空注浆锚杆应用范围:
1. 公路、铁路、隧道支护。
2. 边坡支护用中空注浆锚杆加固不稳定边坡,不但工艺简单、成本低廉,而且施工方便快捷,效果显著。
3. 基坑支护建筑物的基坑加固采用中空注浆锚杆,不但工艺简单,而且可实现压力注浆,改良基坑围岩条件。
高强度中空注浆锚杆是怎么实现“涨”“拉”“锚”“注浆”为一体的杆体:杆体称中空注浆锚杆,中空设计使锚实现注浆管的功能,注完浆后能迅速锚固岩层。
锚头:锚头的规格需与锚固孔相匹配。作用一是锚固稳住杆体以免造成人员的意外伤害,二是保证杆体在锚固体的中心位置。
止浆塞:注浆时堵塞锚孔,不使浆液溢出,它的使用效果是获得扩散半径的关键。
排气系统:产品设有排气通道,排气方法有前端排气与末端排气两种,用时可根据工程需要选择。



钢带 W钢带 矿用w钢带
W型钢带是一种新型矿山支护材料,执行Q/XWK034—2004标准。w钢带可与各种锚杆共同组成组合锚杆支架,w钢带通过它可以把分散的多根锚杆联接起来形成一个整体承载结构,显著的提高锚杆的整体效果,在不完整顶板岩层中,w钢带对处理不稳定围岩效果最佳。
矿用W/M钢带使用说明
锚梁系统不仅解决了巷道支护难题,还可以应用在其他断面大的巷道、硐室的支护,也可以用在滑坡、堤、坝的加固。
锚梁系统一般适用于中等稳定以下岩层。w钢带在煤矿巷道支护的应用,大量节约了钢材、木材。采用W/M型钢带与锚杆组合技术与常用的11#矿井用工字钢架相比,每架支架可以节约856.6kg,到目前为止,w钢带用W/M型钢带82430条,比用11#矿用工字钢棚支护每架节约钢材73.4kg,比用11#矿用工字钢梁U25型可缩腿混合支护支架,节约钢材157.4t,分别计算节约钢材6049 t和12942t。同时,也大幅度降低了工人劳动强度,改善了工人劳动环境,为煤矿高效,安全生产带来显著的经济效益和社会效益。

目前,国内各集团公司生产矿井中,w钢带有的采深已达500-1000多米,地应力、围岩受力及变形复杂多样,单一的锚杆支护已不能满足破碎顶板、复合顶板、顶板压力大的巷道支护要求,而用锚杆与w钢带共同组成的锚梁系统,可以有效地控制顶板,同时还可以应在断口大的巷道、硐室的支护。锚梁系统不仅解决了巷道支护难题,还可以应用在其他断面大的巷道、硐室的支护,也可以用在滑坡、堤、坝的加固。锚梁系统一般适用于中等稳定以下岩层。在煤矿巷道支护的应用,大量节约了钢材、木材。同时,也大幅度降低了工人劳动强度,改善了工人劳动环境,为煤矿高效,安全生产带来显著的经济效益和社会效益。随着工矿企业安全生产意识的提高,以及国家对矿产生产的特殊要求,煤矿用专业w钢带支护型材也越来越受到重视,此类支护型材是保证矿业安全生产的重要一环。

W钢带的优越性
W型钢带与平钢带相比的技术优越性:
1、W型钢带抗弯截面模量提高37倍。
2、钢度提高70倍左右。
3、W型钢带冷轧过程中的硬化作用,提高抗拉强度12%--15% 。

W钢带用途
   W钢带是一种新型矿山支护材料,W钢带采用厚度3—5mm宽度180—320mm卷钢板,经过冷弯成W型后,在W钢带中部加工出与锚杆株距相等锚杆孔的钢带。 W钢带可与各种各种锚杆共同组合锚盘支架,W钢带即通过W钢带把分散多根锚杆联结起来形成一个整体承载结构,W钢带广泛应用于煤矿井下巷道,工作面切眼、峒室及其他领域的巷道支护,对处理不稳定围岩效果更佳。

卓信机械公司是一家专业生产W钢带左旋螺纹钢锚杆右旋螺纹钢锚杆管缝式锚杆金属网片的公司,公司产品远销十多个国家,受到国内外客户的一致好评!公司厂地面积3.4万平方米,厂房占地面积达1.56万平方米,公司拥有先进的自动化生产设备,雄厚的技术生产力始终坚持“质量第一,顾客至上”的方针,将致力于创新、持续发展,内抓质量,外强服务,向更大更强的目标迈进。
