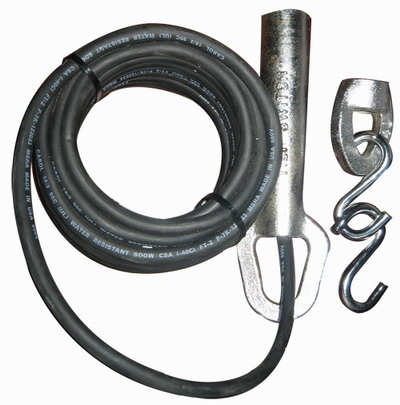

| 倾斜开关是一种结构简单、使用方便、安全可靠的料流、料位检测器。其体积小、安装容易、坚固且抗腐蚀。
倾斜开关用途：
溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料探头；用于皮带和震动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用。偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤销后，倾斜开关恢复垂直状态，触点复又闭合。利用倾斜开关内触点开合的拜年话来判断设备的工作情况，以便及时采取措施，保护设备。
技术参数：
标准型
1、额定触点：220vav/2a
2、额定温度：-20-100°c（可以定制200°c）
3、外壳材质：不锈钢
4、电缆长度：6米（可以定制）
5、探头长度：180mm
6、探头总长：210mm
7、尾部连接罗伟：m20*1.5*50
8、产品重量：1.2kg
轻 型
1、额定触点220vac/2a
2、额定温度：-20~100°c
3、外壳材质：工程塑料
4、电缆长度：6米（可以定制）
5、探头长度：195mm
6、探头总长：230mm
7、尾部连接螺纹：m20*1.5*50
8、产品重量：0.7kg
倾斜开关安装示意图：
安装时注意使用钢丝绳或链悬挂产品，必须使电缆保持松弛状态，否则影响产品动作。 | 垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的水银触点动作，常闭触点打开。当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。
倾斜开关特点：
倾斜开关可单独使用探头，也可配合控制装置使用
报警输出时间可调，控制装置中具有0－10秒的可调延时线路，可避免倾斜开关因瞬时倾斜引起误动作。
正常/报警位置可设定，控制装置中有一跳线，可将开关垂直或倾斜状态定为正常状态
坚固，抗腐蚀
倾斜开关安装简便
控制装置为印刷电路板结构
所有探头均配有安装附件
20-43倾斜开关控制器（进口） 20-38倾斜开关控制器（国产）
控制装置中有0～10秒的可调时间延迟，可避免倾斜开关探头因瞬间倾斜引起的误动作。
控制装置中通过跳线选择竖直或倾斜作为正常状态。
两个常开常闭触点用于外部报警或控制。
倾斜开关技术规格
电源：220 VAC ± 10%，47 － 62 Hz，10W
输出：一个DPDT触点，额定容量5Amp /220 VAC或5 Amp/28VDC非感性负载
时间延迟：0-10秒可调
跳线：允许将开关垂直或倾斜状态定为正常状态
倾斜开关应用范围：
溜槽或转接处堵塞探测
输送机皮带跑偏探测
翻车机卸料探头
用于皮带或振动给料机缺料或无料探测
倾斜开关技术规格
触点：常闭，水银开关，250mA/24 VDC非感性负载
可选：0.8A at 240VAC/1.5A at 120VAC
额定温度：-40℃~＋300℃
外壳：铸铁，表面镀镍铬合金 倾斜：角度15° |
|
|
溜槽或转接处堵塞探测器：输送机皮带跑偏探测器；翻车机缺料探头；倾斜开关用于皮带和震动给料机缺料或无料探测。垂直悬挂的倾斜开关在受到外力作用。偏离垂直位置20度以上时，开关内部的触点动作，常闭触头断开。当外力撤销后，倾斜开关恢复垂直状态，触点复又闭合。利用倾斜开关内触点开合的拜年话来判断设备的工作情况，以便及时采取措施，保护设备。
倾斜开关又称煤流开关.是一种结构简单、使用方便、安全可靠的料流、料位/液位检测工具。其体积小、重量轻、安装容易，坚固且抗腐蚀。倾斜开关用途广泛，如：用于溜槽或转接处堵塞的探测；输送机皮带跑偏的探测；翻斗车机械卸料的探测；皮带和振动给料机缺料或物料的探测。本产品是引进美国技术，主要元件来自进口。
倾斜开关工作原理：
倾斜开关在垂直悬挂状态下受到外力作用且偏离垂直角度15度以上时，倾斜开关内部的开关接点动作，输出开或关的信号（初始状态为常闭变为断开;初始状态为长开变为闭合）.当外力消失后,倾斜开关内部的开关接点回复至初始状态(常闭或长开状态).我们可以根据倾斜开关内部接点断开或闭合的信号变化来判断设备的工作情况,以便及时采取相应的措施保护设备,更好的、更安全的进行生产作业。
该探测（感知）器的特点是：水银开关，动作灵敏；整体密封性能良好,铝合金制防水外壳，内外静电喷塑；结构紧凑简单，安全可靠，特别适用于选煤场，倾斜开关是目前国内同类产品中较理想的替代进口检测设备。 本产品在搬运过程中应“小心轻放”，“防水防潮”，不得受强烈颠簸、震动，并且防止雨雪侵袭。
倾斜开关储存于无雨雪侵入，有空气流通的库房中。
我们公司并可根据客户要求制作来图来料加工。工程质量达到经济、合理、可靠、可信和优良的标准。让您满意是我们的追求。为您服务是我们的职责。
我们的销售渠道 我公司主要销往的城市分别有: 山东、上海、浙江、江苏、安徽、内蒙古、新疆、重庆、云南、陕西、河北、河南、湖北、湖南、 江西、四川、广东、广西、香港、吉林、黑龙江、辽宁、宁夏、甘肃、陕西、福建、海南等地。多年来我们凭借良好的质量和信誉,已于几百家客户建立了长期合作。 KBX-220隔爆倾斜开关是由KBX-220倾斜开关探测器和控制箱两部分组成，适用于料流、堵塞及料位检测。探测（感知）器采用非触点与或门开关，控制箱采用控制电路控制，继电器接点输出，LED灯动作指示。
倾斜开关适用于各种严酷的环境，诸如矿山、仓库、港口的爆炸性气体环境中使用。倾斜开关尤其适合煤矿选煤使用。
KBX-220隔爆倾斜开关是用来检测胶带输送机在输送散料过程中，落料部分是否产生堵塞的一种检测装置。当漏斗或落料管发生堵塞时，在感知器倾斜的状态下其可发出报警信号，并及时控制停止送料，以便故障得到及时处理。
KBX-220隔爆倾斜开关的特点是：水银开关，动作灵敏；整体密封性能良好,铝合金制防水外壳，内外静电喷塑；结构紧凑简单，安全可靠，特别适用于选煤场，倾斜开关是目前国内同类产品中较理想的替代进口检测设备。
垂直悬挂得倾斜开关探测器受到外力作用，偏离垂直位置15度以上时，开关内部的触点动作，常闭触点断开，当外力撤销后，倾斜开关回复垂直状态，触点复又闭合。探测器绝对水银触点，及时采取措施，利用倾斜开关内触点开合的变化来判断保护设备的工作情况，保护的目的。
倾斜开关探测器除在指定电压内的情况下可单独使用，一般必须配合控制箱使用。
标准的控制装置外壳的的防爆等级为ExdI，前面设有指示灯，绿灯为正常，红灯为报警。控制设置中0-10秒的可调时间延时线路能避免倾斜开关因为瞬时倾斜而引起的误动作，继电器中有一组常开和一组常闭输出触点，便于连接外部报警或控制。 |
 |
| 济宁市卓信机械设备有限公司专业生产隔爆倾斜开关,KBC-220倾斜堵塞开关,KBX隔爆倾斜煤位开关,倾斜煤流开关,隔爆倾斜堵塞开关,倾斜开关,倾斜堵煤开关,矿用倾斜开关，产品质量优，售后服务周到，欢迎选购！ |
一、倾斜开关使用条件及技术参数：
1．环境温度：－30℃～＋70℃
2．相对湿度：不大于90%
3．防爆等级：ExdII
4．工作位置：安装在溜槽不受物料冲击的侧壁上。
5．供电电压：220VAC 或110VAC
6．探测器电压：12VDC
7．可调延时：0-10秒，防止误动作
8．输出接点：一组常开，一组常闭
二．倾斜开关工作原理：
垂直悬挂得倾斜开关探测器受到外力作用，偏离垂直位置15度以上时，开关内部的触点动作，常闭触点断开，当外力撤销后，倾斜开关回复垂直状态，触点复又闭合。探测器绝对水银触点，及时采取措施，利用倾斜开关内触点开合的变化来判断保护设备的工作情况，保护的目的。倾斜开关探测器除在指定电压内的情标准的控制装置外壳的的防爆等级为ExdI，前面设有指示灯，绿灯为正常，红灯为报警。控制设置中0-10秒的可调时间延时线路能避免倾斜开关因为瞬时倾斜而引起的误动作，继电器中有一组常开和一组常闭输出触点，便于连接外部报警或控制。外，标准的防水控制装置外壳的防护等级为IP65，倾斜开关型号为LDX-S，另行说明供选用。
三．倾斜开关安装：
正常安装位置一般为物料下料口上方侧面一米处按图开400X300方孔，不会损伤探头或维修方便的地方做一只开关盒即可。控制箱的接线端子排为插拔式端子排，用力向上拔出，插入即可。接线如图，1＃2＃为探测器接点，9＃0＃为供电电源接点，5＃6＃为常闭接点，7＃8＃为常开接点，此两组接点用于连接外部报警或控制，调整电位器顺时针为“＋”，逆时针为“－”，最大延时时间为10秒，出厂时延时时间设置为1秒，用户可根据实际使用状况自行调节。
四．倾斜开关保养、维修：
随企业保养维修制度进行。必须保持本产品外观整洁，安全警示标志显著。
启盖必须已切断电源！
复原必须清洁硬封面，并在KBX-220S隔爆倾斜开关的隔爆面上涂上特种防护油脂，拧紧固定螺栓，必须“对号入座”，决不能装反。
五．运输储存：
KBC-220隔爆倾斜开关在搬运过程中应“小心轻放”，“防水防潮”，不得受强烈颠簸、震动，并且防止雨雪侵袭。 |
 |
|
|
| |
