SL-120型弹簧扳道器（简称：扳道器）是一种手动转换道岔的设备zmjt061。它以弹簧的张力来实现道岔转换到定反位，并将其保持在定反位的功能。

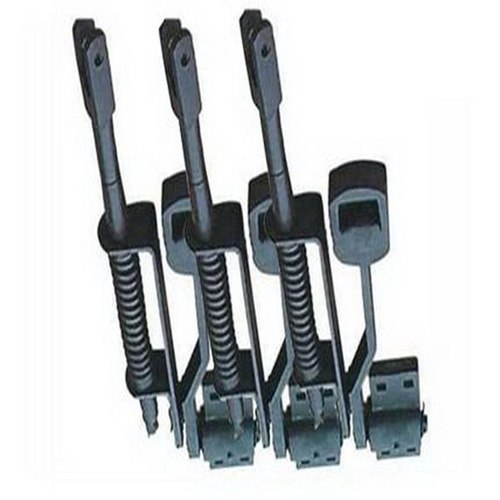

SL-120型手动弹簧扳道器
产品简介：
SL-120型弹簧扳道器（简称：扳道器）是一种手动转换道岔的设备zmjt061。它以弹簧的张力来实现道岔转换到定反位，并将其保持在定反位的功能。适用于容易发生“挤岔故障”情况下的道岔，一旦挤岔不会损坏设备。它将可以锁闭轴内穿入底座上的锁闭孔内并加上锁头，使道岔锁定在定反位状态，以利于行车过岔安全。
弹簧扳道器维护与保养
1.使用中应保证各部紧固件齐全，螺栓紧固，开口销臂开规定角度以防脱落。
2.各连接销于孔的磨损旷量应不大于1mm，旷量山东中煤过大时应及时更换连接销。
3.应保证道岔转换过程中，各部动作平稳，旋转灵活，无卡阻现象。
4.各销轴与孔间，手柄头与滑块面间应定期涂油，保持润滑良好。
注意事项：
拉杆最大直线位移量209mm
安装处两枕木中心距650mm，拉杆与岔尖处枕木两中心线距离为350mm
安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250mm。
手动弹簧扳道器技术参数
1.适用道岔开口≤120mm
2.适用道岔转换阻力≤1960N（200KG）
3.拉杆最大直线位移量209mm
4.安装处两枕木中心距650mm，拉杆与岔尖处枕木两中心线距离为350mm
5.安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250mm。
