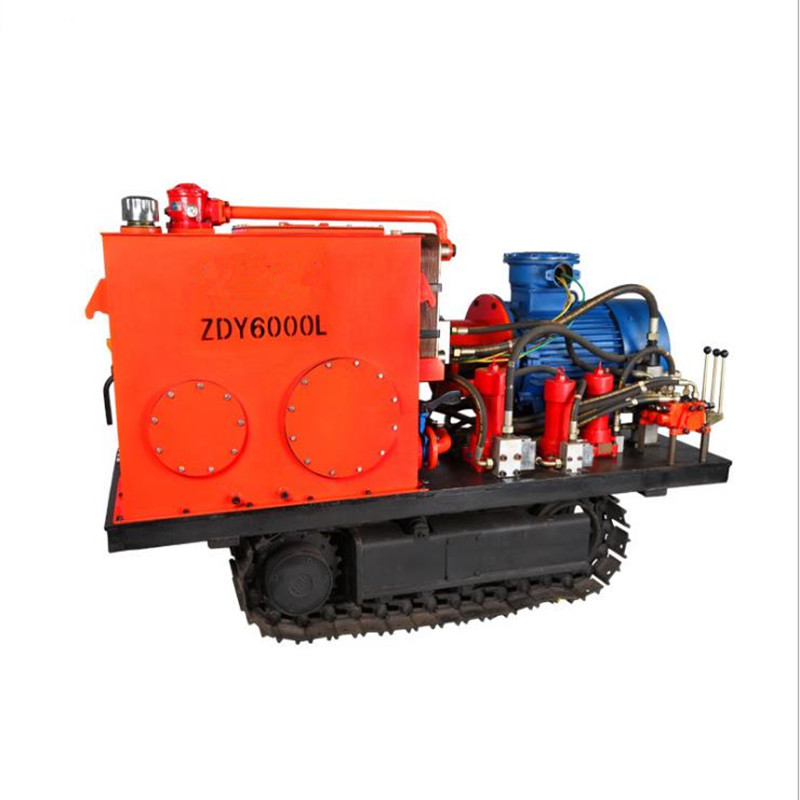

履带式全液压坑道钻机

整机介绍

煤矿用全液压坑道钻机属于低转速、大转矩类型,适于采用复合片钻头施工大直径钻孔,主要用于煤矿井下近水平长距离瓦斯抽放钻孔,也可用于其它近水平工程钻孔的施工。

1、该钻机外形尺寸(长x宽x高3800mmx1600mmx2100mm),整机回转半径小,适用于各种地质情况复杂的巷道。

2、行走装置采用液压行走马达驱动的履带,能适应各种路况的行走及转向操作,可满足20°的爬坡。

3、稳定作业采用全液压控制的上下油缸支撑,上支撑采用双液压缸平衡控制。下支撑油缸分别布置在机身四角部位(工作前将下支撑油缸打开使履带处于悬空状态,保证机身平衡)。

4、动力系统采用定量串联液压泵,采用YBK3-280M-4,90kW型防爆电机,动力强劲。主泵压力26MPa副泵压力21MPa液压系统保护装置完备,提高了钻机工作的可靠性,主要液压元件采用先进定型产品,性能稳定可靠,通用性强。

5、操纵系统配置为液压组合式集成控制系统,能实现动力头与夹持器联动打钻。该系统只需要三根操作手柄就能控制打钻,操作维护方便,安全性高。

6、该钻机主轴倾角-40~+90度,方位角±180°,水平开孔高度低为1300mm,高为2000mm。

7、可进行跨皮带钻孔施工;导杆行程700mm;打孔深度可达到600m。钻孔高度均采用液压自动控制调节,减少工人劳动强度,提高整体工作效率。动力头钻进系统采用高转速,大扭矩的设计结构并有无极变速功能,钻进系统卡盘采用液压夹持卡盘。能在井下出现突发状况或停电失压发生时升降油缸不会出现自动泄压,夹持器能自动锁住钻杆,防止出现意外伤人现象。钻机扭矩范围8200-2300Nm,转速范围40-160r/min。主轴通孔直径中95mm,钻机可装夹中635/7389mm钻杆。
