JD-1.0型调度绞车供矿井下回采工作面和掘进工作面装载站、调度编组矿车及在中间巷道中拖运矿车与其它辅助搬运工作之用。绞车的电机及电气控制设备具有防爆性能,可用于有煤尘及有瓦斯爆炸危险的矿井。

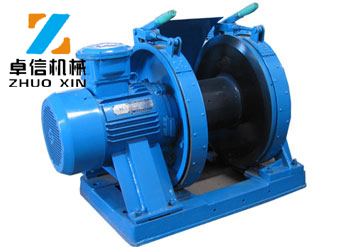

JD-1.0型调度绞车产品介绍
JD-1.0型调度绞车供矿井下回采工作面和掘进工作面装载站、调度编组矿车及在中间巷道中拖运矿车与其它辅助搬运工作之用。绞车的电机及电气控制设备具有防爆性能,可用于有煤尘及有瓦斯爆炸危险的矿井。
JD-1.0型调度绞车型号意义
型号:JD-1.0型调度绞车;
J——卷扬机型;
D——调度绞车;
1——外层钢丝绳静张力10KN。
JD-1.0型调度绞车适用条件
1、工作时最高油温不得大于80oC。
2、周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量。
JD-1.0型调度绞车技术参数
外层钢丝绳静张力:10KN;
外层钢丝绳速度:≥1.00 m/s;
容绳量:450m;
纲丝绳直径:12mm;
卷筒直径:220mm;
卷筒宽度:307mm;
电动机型号:YBJ-11.4;
电动机功率:11.4KW;
电动机转速:1470r/min;
总速比:41;
绞车重量:578Kg;
包括电动机;
外形尺寸:1073×766×727 mm;
隔爆型磁力启动器:QBZ-80/1140/660;
隔爆型控制按钮:LA81-3。
JD-1调度绞车用途
JD-1调度绞车主要用于煤矿井下调度矿车或辅助牵引之用,亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其他运输工作。
JD调度绞车配有隔爆电气设备,可用于煤尘及瓦斯的矿井中。
JD-1调度绞车对环境温度、湿度、及海拔高度的要求:温度-10℃— +40℃,湿度不得超过95%,海拔高度不得超过1000米。
对隔爆型绞车工作时周围空气中的煤尘、甲烷爆炸性气体的含量要求不得超过《煤矿安全规程》规定的安全含量。
警示:1、JD-1调度绞车严禁用于载人与提升。
2、JD-1调度绞车严禁同时刹双闸。
3、JD调度绞车所配电器必须要有在有效期内的安标证。
本绞车执行标准:GB/T15113-2005 《 调度绞车》
二、JD-1调度绞车型号编制说明
JD调度绞车的型号由产品名称代号、主要参数代号二部分组成。图示如下:
三、JD调度绞车结构特征及工作原理
JD调度绞车结构特征:
绞车由电动机、卷筒装置、刹车装置、底座、护罩等部件组成。(根据用户需要增加深度指示器装置)。绞车外形见附图1。
JD调度绞车采用一级差动轮系和一级定轴轮系进行传动,在行星传动中采用了浮动机构。左端支承在电机上,右端支承在支架上,深度指示器的齿轮与卷筒上的内齿轮相啮合,传动系统图见附图2。
JD调度绞车工作原理
电机齿轮与轴齿轮相连,轴齿轮带动小齿轮架上的三个小行星轮旋转,小行星轮与小内齿轮啮合,三个小行星轮除了做自转外,还要围绕轴齿轮公转,即带动了小齿轮架旋转,小齿轮架与双联齿轮相联,从而使双联齿轮旋转,于是带动大行星轮转动,此时可有下列三种状态:
1. 如果左刹车闸刹住卷筒,右刹车闸松开,大内齿轮因与卷筒相联接, 故不旋转,大行星轮除做自传外,还要公转,同时通过大齿轮架带动右刹车制动轮旋转,重物因卷筒静止,被停留在某一位置,此为停止状态。
2. 如果左刹车闸松开,右刹车闸刹住制动轮,大行星轮只有自转,通过大内齿轮带动卷筒旋转起来,即可进行牵引,此时称为工作状态。
3. 如果开启电机使电机反转,称为工作下放状态。
在起动和停止时,以及在重物下放中为调节卷筒转速,可利用两刹车装置交替刹紧和松开进行调节。
JD-1调度矿用绞车产品介绍
JD-1调度绞车均为隔爆型,供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。JD-1调度绞车均采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便,起动平稳、操作灵活、制动可靠、噪音低等特点。
