LXG 系列矿用本安型旋进旋涡流量计是本公司开发研制的具有国内领先水平的新型气 体流量仪表。该流量计集流量、温度、压力检测功能于一体。

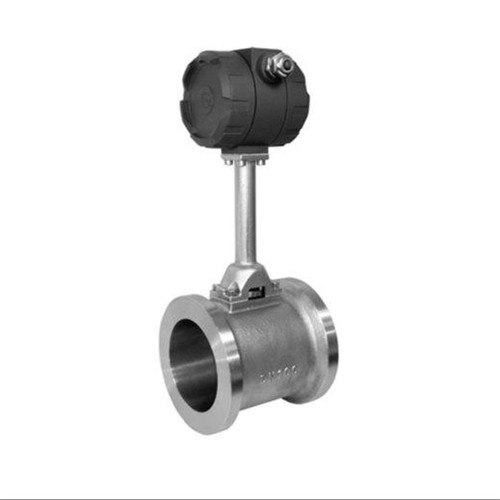

涡街流量计
一、用途LXG 系列矿用本安型旋进旋涡流量计是本公司开发研制的具有国内领先水平的新型气 体流量仪表。该流量计集流量、温度、压力检测功能于一体。该仪表采用先进的微机技术与 微功耗新技术，功能强，结构紧凑，操作简单，使用方便，是石油、化工、电力、冶金等行 业天然气、一般性气体、特殊气体（氧气、甲烷等）和饱和蒸汽计量的理想仪表。它整个设 计符合 GB3836.1-2010 和 GB3836.4-2010 爆炸性环境的要求。可安装使用于煤矿井下有爆炸 性危险的场所。
二、正常工作条件、防爆型式、防爆标志、型号含义、基本参数等
1、环境温度：-20℃～80℃。
2、大气压力：70 kPa～116 kPa。
3、周围环境相对湿度不大于 95%（+25℃时）。
4、煤矿井下有瓦斯、煤尘爆炸性危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀 性气体场所。
5、在无足以破坏绝缘和腐蚀金属的气体或蒸气场所。
6、能防止雨雪与滴水的场所。
7、防爆型式：本质安全型，防爆标志为 Ex ibI Mb。
8、输出信号： 脉冲输出、4-20mA 输出、RS485 输出。
9、型号含义 L X G —— □/ □ 流量范围识别代号 公称通径 矿用本安型旋进旋涡流量计
10、基本参数及本安参数 流量计型号 测量管径 测量范围 测量精度 测量介质 LXG50/150 DN50 10-150 m3/h 1.5级 被测管道的各 种气体：如空 气、天燃气、 煤气。 LXG100/800 DN100 50-800 m3/h LXG150/2250 DN150 150-2250 m3/h LXG200/3600 DN200 360-3600 m3/h LXG250/4000 DN250 400-4000 m3/h LXG300/5000 DN300 500-5000 m3/h 本安参数：ER14505锂亚硫酰氯电池1节；Uo：3.9V，Io：2A。
四、使用及工作原理 1、旋进旋涡流量传感器工作原理 矿用本安型旋进旋涡流量计由起旋器、主体、消旋器、检测元件和转换器组成。如图 1，当 沿着轴向流动的流体进入流量传感器入口时，叶片强迫流体进行旋转运动，于是在旋涡发生 体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速，当旋涡 流进入扩散段后，因回流的作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流 速成正比并为线性。压电传感器检测的微弱电荷信号经前置放大器放大、滤波、整形、比较 后变成频率与流速成正比的脉冲信号，最后送积算仪进行计数处理。 信号采集部分采用两支检测信号为检测点，当旋涡流经两个压电传感器时，检测到的信 号将被送入信号放大部分进行单独放大。放大后的频率信号再经比较器进行比较，比较器将会输出与流速成正比的脉冲信号，再送入积算仪进行计数
