  • 生产THL-IV,HFKLT2-II双向拉绳开关厂家

拉绳开关

  • 双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中,是输送机自动化控制不可缺少的传感元件,本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸,并采用进口行程开关。具有强度高,重量轻,密封性好,产品使用寿命长等优点。

  • 获取报价:15163766288
  • 获取报价:13105476669

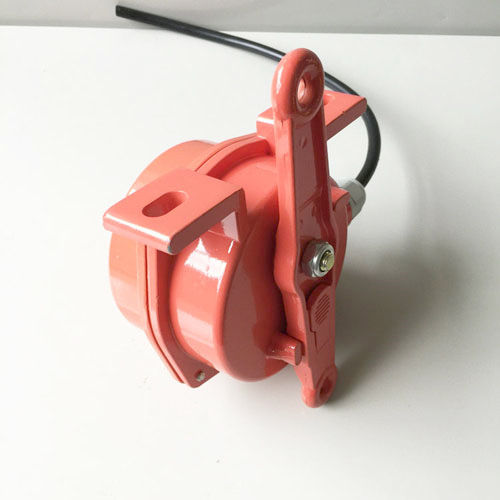

THL-IV,HFKLT2-II双向拉绳开关厂家

THL-IV,HFKLT2-II双向拉绳开关全国首家批发

双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中,是输送机自动化控制不可缺少的传感元件,本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸,并采用进口行程开关。具有强度高,重量轻,密封性好,产品使用寿命长等优点。

THL-IV,HFKLT2-II双向拉绳开关技术指标

动作角度:15 极限角度:60

触点数量:1个常开;1个常闭

动作力:10kg

触点容量:AC 5A380V

防护等级:IP67

可靠性:1000000次

环境温度:-30+60

相对湿度:不大于85%

THL-IV,HFKLT2-II双向拉绳开关

ML441-11Y-2512-6行程开关,限位开关

双向拉绳开关THL-IV,AC220V,5A

双向拉绳开关THLS-2、HFKLT2-II

拉绳开关(Cle Pl Switch)俗称“紧急停机开关”。作用于带式输送现场需要停机时,通过开关动作使输送机停机。

拉绳开关用于皮带机的紧急停机,钢丝绳一端固定在一个固定的吊环上,另一端固定在开关臂杆上,开关到固定端的距离通常不超过30米,两开关之间的距离通常不超过60米,向上向下或拉动的力促使臂杆转动到了baojing位置,触动微动开关并锁定直到人工手动复位。

结构特征与工作原理

本开关采用回转式凸轮结构。当拉杆手回转时,凸轮随之转动,使微动开关动作,输出开关量,发出baojing信号和停机信号。复位方式I型为自动复位,拉杆解除拉力后,凸轮结构自动复位到原始状态。II型为手工复位,凸轮轴回转到一定角度自锁定位,需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,较好防止水、灰尘进入机壳内。

1、坚固的铸铝外壳,为,特殊的环境可选择特殊的表面处理。

2、整体式盖板使得接线及开关调整方便简单,而不用拆卸开关。所gongchan品密封性能良好,接点固化,外壳耐腐蚀。

THL-IV,HFKLT2-II双向拉绳开关技术指标

接点容量:AC380V 3A  10A

绝缘电压:AC1000V历时1min

使用寿命:10万次

接点形式:双断点(I常开I常闭)

环境温度:-40-+60℃

相对温度:不大于90

海拔高度:<2000m

动作角度:15°极限角度75°

THL-IV,HFKLT2-II双向拉绳开关安装与接线

1、拉绳开关成对安装在胶带机左右两侧,安装支架与胶带机中间架用螺栓,其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。

2、拉绳推荐采用覆塑钢丝绳,(或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可)。丝绳用绳卡(6KTH)固定,每隔3m左右安装一个托环,以免钢丝绳绕度过大,保证拉绳动作可靠。在满足开关正常工作的前提下,尽可能拉紧绳索,减少钢丝绳垂度。

3、对于爬坡段胶带机,应尽量缩短开关间距,及拉绳长度。

4、接线:拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点,3、4为常闭接点

THL-IV,HFKLT2-II双向拉绳开关技术参数

1. 使用环境条件

a.环境温度:-30℃~70℃

b.相对湿度不大于85%

THL-IV,HFKLT2-II双向拉绳开关结构特点

1. 本产品采用铝合金铸造壳体、强度高、重量轻。

2. 外壳防护等级达到IP67,可在恶劣环境下长期工作。

3. 本产品动作灵敏、稳定性高、性能可靠。

THL-IV,HFKLT2-II双向拉绳开关

电压:110V、220V、380V电流:1A、2A、3A、4A、5A、.......15A

适用范围:双向拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备.

2FLT2,FLT2-II,双向拉绳开关

双向拉绳开关矿用输送机专用配套产品

本产品出厂时开关触点数量为一开一闭,如需两常开、两常闭,请定货时注明; 安装支架,塑钢丝绳、卡头、托环等附件用户可向我公司成套订购

双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中,是输送机自动化控制不可缺少的传感元件,本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸,并采用进口行程开关。具有强度高,重量轻,密封性好,产品使用寿命长等优点

THL-IV,HFKLT2-II双向拉绳开关工作原理

当胶带运输机现场紧急事故时,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动微机开关动作,发出停机信号,达到停机效果,防止事故的扩大。

THL-IV,HFKLT2-II双向拉绳开关安装调整

本产品一般安装在胶带运输机沿线两线机架上。

1. 将拉绳开关固定在支架上。

2. 两机之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。

3. 为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。

THL-IV,HFKLT2-II双向拉绳开关注意事项

1.产品外壳设有接地端子,用户在安装使用时必须可靠接地。

2.安装现场应不存在对铝合金有腐蚀作用的有毒气体。

3.产品的维修必须在安全场所进行,或当现场确认无可燃性粉尘存在时方可进行。

4.本拉绳开关外壳必须保持清洁,粉尘堆积厚度不大于3mm。

THL-IV,HFKLT2-II双向拉绳开关适用范围

拉绳开关是一种开关型传感器(即无触点行程开关),主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。

不锈钢抗干扰双向拉绳开关

广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口,烟草,食品,码头,仪表等行业使用的带式输送机属送系统中。

接近开关FMYK-D-C15LW;额定电压:10-36VDC;额定电流:200mA;触头数量:常开;行程或角度:15mm,规格型号

双向拉绳开关宜在带式输送机每侧绳长25m-30m处沿线布置,并在间隔3m左右处安装吊环起支撑作用;对坡度较大的带式输送机,可适当缩短两个拉线开关之间的距离。
