拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
TKLY-1水利水电安全拉绳开关详细介绍

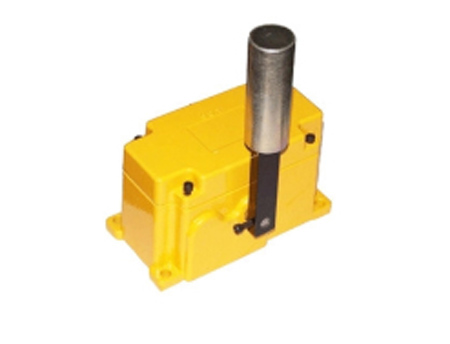

TKLY-1水利水电安全拉绳开关
TKLY-1水利水电安全拉绳开关适用范围
拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
TKLY-1水利水电安全拉绳开关
TKLY-1水利水电安全拉绳开关产品特点
坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装
使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品
拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。
TKLY-1水利水电安全拉绳开关
广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机属送系统中。
TKLY-1水利水电安全拉绳开关技术指标
接点容量：AC380V 3A 10A
绝缘电压：AC1000V历时1min
使用寿命：10万次
接点形式：双断点（I常开I常闭）
环境温度：-40-+60℃
相对温度：不大于90
倾斜开关20-39C常温24VDC链长3m
两级跑偏开关XLPP-Ⅰ-QT|今日资讯
霍尔磁性接近开关FJA13M-3002NKJ
拉绳开关LXA-34T2KK/250VAC/5A
双向拉绳开关XLLS-II-5A
料流检测开关WPLL-5022
拉绳开关HFKLT2-2/380V 3A皮带线
TKLY-1水利水电安全拉绳开关安装与接线
1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点
TKLY-1水利水电安全拉绳开关技术参数
1． 使用环境条件
a.环境温度：-30℃~70℃
b.相对湿度不大于85%
结构特点
1． 本产品采用铝合金铸造壳体、强度高、重量轻。
2． 外壳防护等级达到IP67，可在恶劣环境下长期工作。
3． 本产品动作灵敏、稳定性高、性能可靠。
TKLY-1水利水电安全拉绳开关
电压：110V、220V、380V电流：1A、2A、3A、4A、5A、.......15A
适用范围：双向拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备.
2FLT2，FLT2-II，双向拉绳开关
双向拉绳开关矿用输送机专用配套产品
本产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购
双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。具有强度高，重量轻，密封性好，产品使用寿命长等优点
TKLY-1水利水电安全拉绳开关工作原理
当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。
TKLY-1水利水电安全拉绳开关安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1． 将拉绳开关固定在支架上。
2． 两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3． 为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。
TKLY-1水利水电安全拉绳开关注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
TKLY-1水利水电安全拉绳开关适用范围
拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
不锈钢抗干扰双向拉绳开关
广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口，烟草，食品，码头，仪表等行业使用的带式输送机属送系统中。
产品特点
1、拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
2、通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
3、坚固的铸铝外壳，特殊的环境可选择特殊的表面处理。
4、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
5、结构件设计紧凑。
6、醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
7、提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
8、手动杠杆复位。
