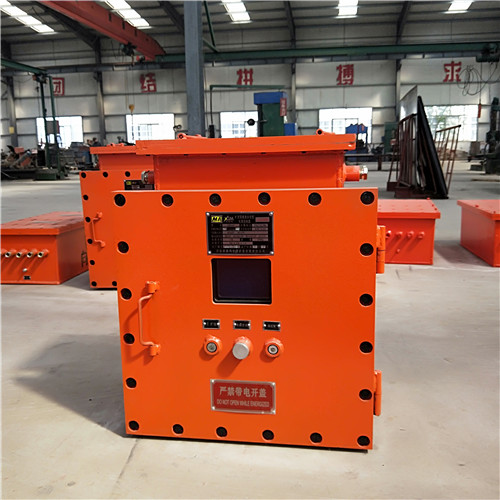

QJZ系列隔爆真空电磁起动器
产品介绍:
采用2×4汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。运行时实时显示当前三相电流和系统电压,显示信息丰富。各项保护功能参数均可以通过菜单选择调整,适用范围广,保护精度高。具有“记忆”功能。每次调整的各项保护功能参数均记忆保存,下次上电或系统复位时自动提取上一次设定的参数。而且,保护器还能记忆故障信息,可记录100多次故障信息,可以通过菜单查询故障。以方便维护。通过外壳上的整定按钮,可以方便的进行定值调整、信息查询等功能。在系统停电的情况下,可以通过本保护器内置的本安电池模块及保护器本体上的按键进行定值调整和信息的查询。起动器适用于煤矿井下,交流50Hz,电压至1140V以下,额定电流至400A的供电系统中
a. 海拔不超过2000mm;
b.周围空气温度一般为-5℃~+40℃;
c.周围空气相对湿度不大于95%(+25℃);
d.与垂直面的安装倾斜度不超过15°;
e.在无破坏绝缘的气体或蒸汽的环境中;
f.在无显著摇动和冲击振动的地方;
技术参数
型号
额定电压
V
额定工
作电流
A
当 ? ·cos Φ =0.75 时
被控制电动机功率 KW
控制回
路电压
V
极限分断能力 A
380V
660V
1140V
QJZ-30N
1140/660/380
30
15
25
45
36
2000 (3 次)
QJZ-60N
60
30
50
90
2000 ( 3 次)
QJZ-80N
80
40
68
118
2500 ( 3 次)
QJZ-120N
120
59
103
178
2500 ( 3 次)
QJZ-200N
200
99
172
296
4500 ( 3 次)
QJZ-400N
400
200
315
630
