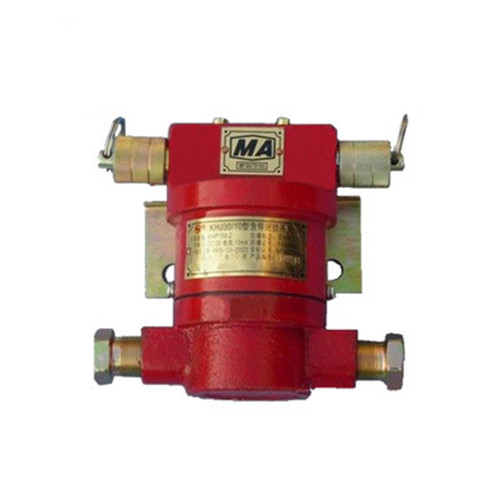

KHJ30/10矿用本安型急停开关适用于煤矿井下、可实现带式输送机事故时紧急停车用,适用于煤矿有瓦斯、煤尘爆炸危险的环境与矿用带式输送机保护装置主机配套使用。
KHJ3010矿用本安型急停开关
KHJ30/10矿用本安型急停开关用途
KHJ30/10矿用本安型急停开关适用于煤矿井下、可实现带式输送机事故时紧急停车用,适用于煤矿有瓦斯、煤尘爆炸危险的环境与矿用带式输送机保护装置主机配套使用。
KHJ30/10矿用本安型急停开关含义
K--开关
H--本安型
J---紧急停止
KHJ30/10矿用本安型急停开关使用环境
使用环境条件,装置在下列条件下可靠工作
a.周围环境温度为0℃~+40℃;
b.周围空气相对湿度不大于95%(+25℃);
c.海拔不超过2000m;压力范围86~106Kpa;
d.含有沼气、甲烷爆炸性的混合物矿井中;
e.无显著摇动和冲击振动的地方;
f.无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所;
KHJ30/10矿用本安型急停开关工作原理
矿用本安型急停开拉杆受动作力作用后立即动作输出控制信号并锁定,必须在人工复位后方可解锁。
KHJ30/10矿用本安型急停开关安装使用
1.用户可根据需要选择电缆外径8~10mm的矿用橡套电缆3×1.5接线,与主机的距离<1km,使用矿用橡套电缆,其分布电容小于0.1μF/km、分布电感小于1mH/km。
2.沿带式运输机安装急停,并把相邻两个急停开关的动作拉环用铁丝(钢丝绳)连接起来。
3.带式输送机事故解除后必须在人工复位后解锁,急停开关才能恢复正常状态.
KHJ30/10矿用本安型急停开关主要技术参数
接点容量:30V/10A;
振动、冲击后≤0.2Ω;
接点接触电阻≤0.1Ω,
动作行程:40-80mm
动作力:50~100N
复位力:40~80N
动作性能:急停开关任一边的驱动拉环上向外施加作用力时,
急停开关内的接点状态应翻转,并能自锁;在相应的复位拉环上向外施加作用力时,急停开关内的接点状态应复原;
外形尺寸:165mm×90mm×160mm;质量:2kg。
