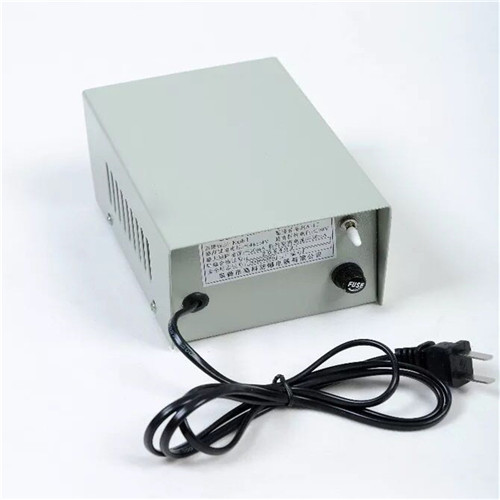

KTA17型安全耦合器是矿用通信系统中实现从安全区到非安全区转换的设备。
安全耦合器
产品性能
KTA17型安全耦合器是矿用通信系统中实现从安全区到非安全区转换的设备。它与KTH18型本质安全自动电话机以及各种地面一般交换机或调度总机配套使用,可完成安全隔离,各种信号传递,并组成可在煤矿井下使用的调度通信系统。
产品为我司研制开发的专业热线电话耦合器,专供各类广播电台、电视台在直播节目中使用,也适用于电话会议、电话录音等场合。
提供四路电话接入,采用微电脑芯片及电子开关技术,各路控制相互独立,切入切出操作方便灵活,可实现四路电话同时接入,听众与主持人,听众与听众之间既可设置成多方通话、自由交谈,也可实行通话保持,分别交谈。
提供主备两个直播室的音频及控制接口,用户只需加配一个控制小盒及相应的控制电缆,即可实现两个直播室分时共享一套热线装置。
每一路均设有消侧音调节开关,能获得较好的电话音质,避免有害声反馈。
在导播及主持人控制小盒中内置通话装置,包括麦克风与扬声器(主持人可将通话输出换接至调音台或耳机分配器),并设有通话按钮,使得内部通话变得非常方便。
在只有主持人一人时可使用无导播功能,只要将主机前面板的无导播开关打开就可使用(此时指示灯熄灭)
技术指标
音频输入:(来自直播室)600Ω 平衡 0dB 6.35三芯插头
音频输出:(到直播室)600Ω 平衡 0dB 6.35三芯插头 (混合输出)600Ω 不平衡 -10dB 6.35三芯插头(耳机)100Ω 6.35三芯插头(内部通话输出)4Ω 不平衡 -10Db 6.35三芯插头
频响:300Hz—3400Hz
失真:≤1%
KTA17型安全耦合器主要特征
2.1 防爆型式:地面兼本质安全型 ;
防爆标志:Ex(ib)I;
2.2 为整体灌封型,外壳防护能力为IP54。
2.3 外接线方式采用拔插式,方便简单。
2.4 本安全耦合器为无源耦合器。
2.5 容量:每一路接1台电话机
