KXP-4QZT 全姿态数字罗盘测斜仪
1 仪器综述
KXP-4QZT 全姿态数字罗盘测斜仪由两部分组成：探棒和一个无线控制仪，两个设备间
通过无线方式进行通讯，无需使用线缆。仪器运用最新的无缆测量技术，探棒下井后,用户
在地面上通过操作无线控制仪，可以在任意时间、任意深度实时完成测量，全过程无需定
时，无需等待，大大提高测井效率。产品精度高、操作简单、携带轻便，是一款使用极其便
利的革新产品，配套的电量检测模块还可实时显示仪器电量。本仪器适用于直径大于
Ø36mm 的非磁性岩层和矿层内钻孔测斜。

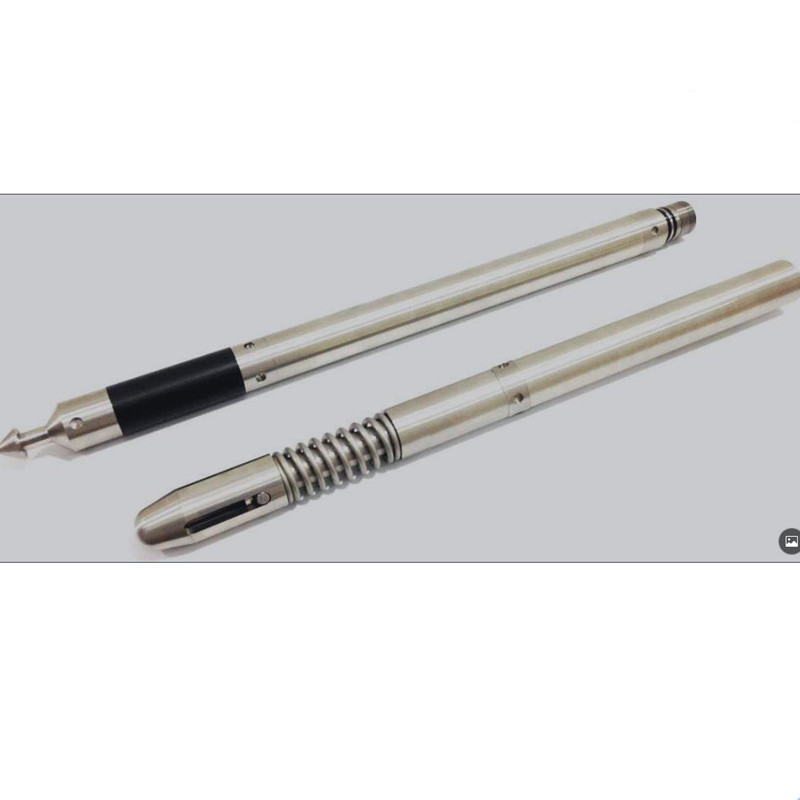

KXP-4QZT 全姿态数字罗盘测斜仪的探棒分为上、下两部分。上仪器内部采用高集成度电子
化设计，测量系统中集成了三轴磁传感器、三轴加速度传感器和高性能微处理器。下仪器内
部装有高性能可充电锂电池，仪器的前段设计有一个高强度避震接头，可有效减缓探棒受到
的冲击从而保护仪器。KXP-4QZT 采用无开关化设计，使用时无需打开任何物理形式的开关，
将探棒连接后仪器自动通电并开始工作，用户全程无需拆卸探棒，使用非常方便。
探棒的顶端提供两种形式的接头，用户可根据不同的测井需求自行替换，如所测钻孔为垂直
孔，则使用普通接头，通过钢丝绳将仪器下放；如所测钻孔为水平孔或者是朝上孔，则使用
螺纹接头，通过接入标准 6 分水管或液压方式送入钻孔内。接头下方有一个以“460”开头
的 6 位钢印编号，即仪器的编号。
探棒内部集成了 7.4V 高性能可充电锂电池，充电次数不少于 500 次。正常充满电后，电池
的续航时间约 20 小时。
