V锥又称为楔形流量计，它克服了孔板、漩涡流量计的所有弱点，广泛地应用于一般流量计无法胜任的场合。

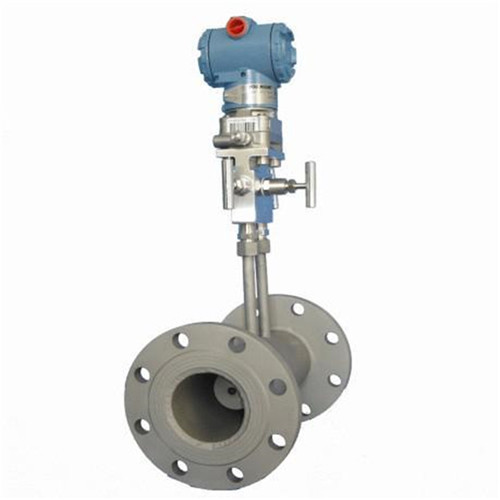

V锥流量器
V锥又称为楔形流量计，它克服了孔板、漩涡流量计的所有弱点，广泛地应用于一般流量计无法胜任的场合。它无堵塞、无可动件、低雷诺数正常测量、具有流量系数的非线性补偿，流体粘度和温度变化的补偿，特别适于粘度高、且粘度随温度变化大的流体测量。
一，规格型号
类型
V形锥体悬浮液体明渠流量计
V形锥体高粘度流量计
V形锥体煤气流量计
型号
CP-FVL
CP-FVH
CP-FVQ
通径范围
50～600mm
8～50mm 特殊 50～100mm
50～600mm 1200mm
适用介质
污水、泥浆、矿浆等
重油、原油、柴油、纸浆等
煤气、空气、氧气、蒸汽
压力范围
<=2.5MPa
<=4MPa
<=2.5MPa
温度范围
<=100℃
<=300℃
<=300℃
测量精度
±1%
±1%～1.5%
±1%～1.5%
材质
V形节流件为不锈钢，测量管为炭钢或不锈钢
二，主要特点
精度高：V锥型流量计[2]的精度为测量值的±0.5％，贸易计量级为±0.3％（系统精度需参照应用条侏及二次仪表的精度）。
重复性好：V锥型流量计的重复性很好，为±0.1％。
量程比宽：V锥型流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要不是也可加大。在雷诺数高于8000时输出信号为线性，若低于8000也可测量，但需对输出信号根据曲线进行修正。
直管段要求低：伯努力方程要求受测流体为理想流体，在实际应用中这是根本不可能的，很多情况会造成流体分布不均匀，如弯头，阀门，缩径，扩径，泵，三通等等，对其它仪表而言，这是一个很难解决的问题。V锥流量计可在极为恶劣的情况下均匀流体分布，如在紧邻仪表上游有单弯管，双弯管，经过锥体“整流”后的流体分布比较均匀可保证仪表在恶劣的条件下获得较高的测量精度，由于V型流量计可均匀流体分布曲线，因此同其它类型的差压流量计相比，对上下游直管段的要求小，建议安装时在上游留0-3D的直管段，在下游留0-1D的直段管。当用户的管道尺寸大，管道价格高或直管段不够的情况下，V锥型流量计将是最佳选择。在过去十年内，对V型流量计的上游有一个90℃的单弯管或两个不在一个平面上的双弯管的情况进行了测试，测试结果表明，V锥型流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。
流量计特有结构所形成的边界层效应，使节流件关键部位不会磨损，因此可以保持几何尺寸长期不变，因此能长期稳定工作而无须标定。
流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动。
可测的流体广泛（液体、气体、蒸汽），测量范围宽（微小流量～大流量），适用的管径DN15～DN3000。
塔形（V形锥）流量计与其它差压式流量仪表原理相同，也是一种节流式差压流量计。塔形（V形锥）的出现，打破了沿袭近百年的结构模式，使得节流式差压仪表产生了“质的飞跃”。塔形（V形锥）流量计的重大突破在于“变流体在管道中心中心收缩为边壁收缩”。 该流量计采用了多孔取压、环室取压，一体化安装等多项专利技术。广泛用于特脏污流体中的计量（如：钢铁厂的焦炉煤气、高炉煤气等）。
