超声波围岩裂隙探测仪（又名超声波围岩松动检测仪），本仪器用于探测围岩松动、裂隙范围，为井巷设计与施工提供科学依据，仪器为矿用本质安全型。
超声围岩裂缝探测仪
超声围岩裂缝探测仪产品介绍：
超声波围岩裂隙探测仪（又名超声波围岩松动检测仪），本仪器用于探测围岩松动、裂隙范围，为井巷设计与施工提供科学依据，仪器为矿用本质安全型。可用于瓦斯矿井、金属矿井、隧道及地下工程围岩定性评析。
超声围岩裂缝探测仪工作原理：
超声波在岩体中的传播速度与岩体受力状态及裂隙程度有关，当围岩裂隙（破裂逢）多时，波速相对于深 度完整无裂隙（未松动破坏）岩（煤）体的波速低。通过岩 石钻孔 41～45mm)测出声波纵波速度在围岩钻孔中的分布变化曲线或“时间——孔深”曲线，即可判定围岩裂隙（松动）范围。
纵波速度是通过测定钻空中一定距离（探 头长度）围岩的声波传播时间计算出来的，测定原理如下公所示。发射换能器F在钻孔中发射超 声 波，沿钻孔壁滑行传播。发射换能器F发射超 声 波的同时触发计时路计时，当接收换能器I收到超 声 波信息后停止计时s，测出声波在F-I的传播时间，由此计算出波速：
L
V =— ×103米/秒
s
式中L为换能器F-I间距，L=140mm，
s为测试时间数据，单位us.

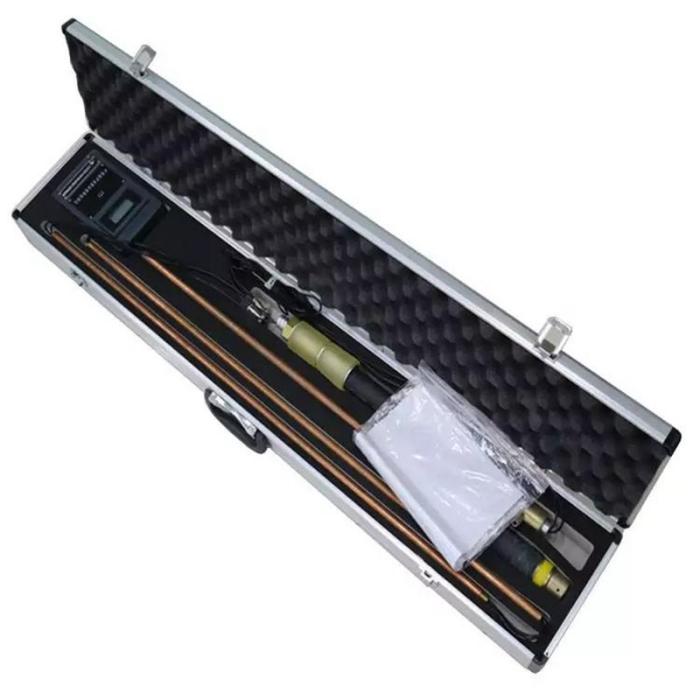

超声波围岩裂隙探测仪探头及封孔器
探头由发射换能器和接收换能器经由开槽塑封管连接组成，收发两个换能器可互换使用，测管由铜管制成，每10cm有一尺度槽，共20节，螺纹联接。换能器联接塑料管，在仰斜测试时需要胶带缠裹，以防漏水。
超声波围岩裂隙探测仪使用方法：
1、CT-2型超声波围岩裂隙探测仪测试前检查
电源电压:开机后，红色电源指示灯亮。每组电池可则5~ 10个钻孔。
探头绝缘电阻:换能器正极对绝缘电阻应>500MQ ,否则将影响仪器的发射和接收能力，甚至不能正常工作。
简易判别方法:将两个换能器接线螺母分别接仪器左边的发射接线柱，打开电源开关后每5-7秒应有一次“啪”的响声，若不响说明换能器有问题，需检查导线是否有开皮短路等现象或更换。
2、CT-2型超声波围岩裂隙探测仪工作如何进行：
A、钻孔扫眼，清出孔中岩(煤)粉和碎石(煤)碴;
B、将探头送至孔底，封孔器插入孔口并固定好(两帮向下扎钻孔不用封孔器) ;
C、注水：测杆尾端有连续水流出时，表明水已注满;
D、测试读数，将探头向外逐次抽动10mm，读数计时;
F、检查记录数据，决定是否复则，初步判定围岩裂隙松动范围。
特别注意不要随意更改本安电路电气参数及元器件的规格与型号，也不要改用其它电池，以免影响本质安全性能。
超声波围岩裂隙探测仪产品参数：
1、主机：
防爆类型:矿用本质安全型发射
电源: 450~500V
分辨率:0.1us
外型尺寸: 206*102*57 m
重量: 600g
2、探头：
主频:33KHz 外型尺寸: 36*220mm
导线:射频电线20m 钻孔直径: 41~ 45mm(
3、电源：
电池: 6节5号普通碱性干电池
工作电压: 5V
工作电流: 80mA
