Q941f-16c/25c电动球阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

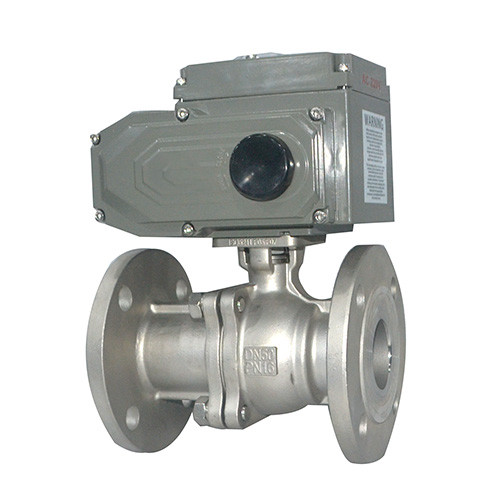

电动球阀
电动球阀概述：
Q941f-16c/25c电动球阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
产品特点
1、电动球阀阀体只需最小的安装空间,任务原理容易牢靠。
2、电动球阀具有很大的流通性能，经过阀门的压力损失极小。
3、电动蝶球阀具有十分明显的经济性，尤其是较大口径的蝶阀。
4、阀体配合规范的凸面管道法兰。
5、近似等百分比的流量特性，可用于调节或开关式控制。
6、特殊的阀座密封合适于介质较干净的液体和气体。
技术参数和性能
SDV系列电动执行器技术参数
Q941F-16C电动球阀阀体参数
电源
AC110、220、380V/DC24、220V
公称通径
DN40～1000mm
输出力矩
50N·M～2000N·M
公称压力
PN1.0、1.6MPa
任选功能
开关型、触点型、开度信号、智能型
阀轴材质
碳钢、304/316/316L不锈钢
动作范围
0～90°±5°
阀体材质
球墨铸铁、 碳钢、不锈钢
动作时间
15秒/30秒/60秒
阀板材质
304/316/316L不锈钢 、尼龙
环境温度
-30°～60°
阀座密封
EPDM、NBR、耐磨橡胶
手动操作
附带手柄操作
结构形式
中线型 、无销型
限 位
电气、机械二重限位
温度
EPDM≤80℃、NBR≤68℃
防护等级
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
适用介质
水、空气、天然气
输入信号
0-10，1-5VDC/4-20mA(智能型)
特点
用途广、整体造价低、流量大、流阻小
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
