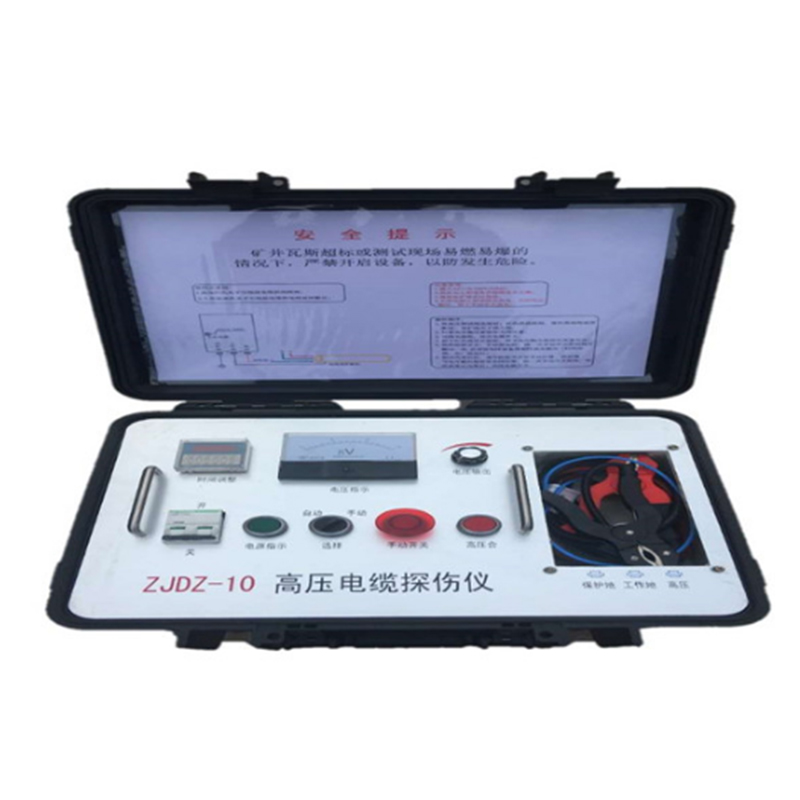

高压电缆探伤仪
高压电缆探伤仪用于10KV及以下电力电缆的高阻接地及闪络性故障测试，仪器输出直流高压脉冲，能够安全高效的查找到故障点，并且适用于高压电力电缆护层故障测试。仪器内部具有独特的结构设计，先进的宽电压供电控制方式，断电后自动放电。
主要技术参数
供电电压：交流110～240V 50HZ（宽范围供电）
输出电压: 直流0～12KV可调
额定电容容量: 8μF
最大充电电流: 40mA
自动放电周期: 6秒(可调)
重 量:20kg
体 积：455mm×370mm×315mm
工作原理
操作方法及注意事项
4.1 操作方法
1. 将高压测试线连接好，红色“高压夹子”接故障相，黑色“工作地夹子”接测试电缆地线或屏蔽层， “保护地夹子”接大地。
2. 检查电压输出旋钮在关闭位置。
3. 连接电源线，闭合电源开关。
4. 按下红色“高压合”按钮，调节电压输出旋钮至需要电压。
5. 选择拨钮开关：手动放电时，按一次放电按钮高压输出一次；自动放电时，设备周期性高压输出（时间可调，出厂设定6S）。测试完成以后，调节按钮开关至手动位置，然后调节电压输出旋钮至关闭位置，按一次手动放电按钮，电压表显示为零后，关闭电源开关。
4.2 注意事项
(1)操作高压接线及撤线时，必须在电源开关处于断电位置时操作。
(2)电缆绝缘测试完成以后，需要对测试电缆进行放电。
(3)工作地测试夹与保护地测试夹禁止接在一起。
(4)瓦斯超标或周围存在易燃易爆危险时，禁止使用本仪器。
维护与修理
专职电气人员使用、维护此仪器，使用前应详细阅读使用说明书。
在运输过程中，不得受到猛烈撞击，注意防火、防潮、防冻。
