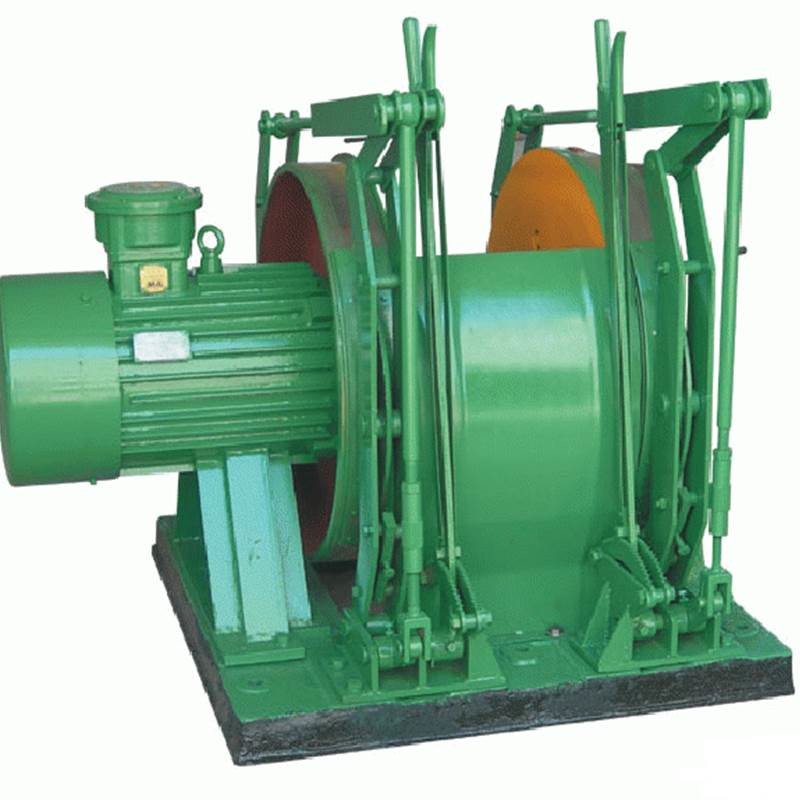

JD-1调度绞车
JD-1调度绞车 调度绞车现货供应 调度绞车厂家直销
JD-1调度绞车主要用于矿井下调度矿车及其它辅助牵引用,亦可用于煤矿、冶金矿山、建筑工地等场合,做拖运、提升工作或其他辅助搬运工作,但不得作载人使用。绞车的电器设备具有防爆性能,必须具有在有效期内的《矿用产品安全标志证书》的产品,访客用于煤尘及瓦斯的矿井中。
JD-1型调度绞车结构特征
本机主要由卷筒及行星齿轮传动装置、煞车装置、托架与轴承支架、底座、电动机等组成。绞车的减速机构玮两级行星齿轮传动。电动机轴与噶偶传动的太阳轮轴质检由齿轮连接,绞车内部支撑均采用滚动轴承。
JD-1型调度绞车工作原理
本机通过电动机经由减速机系统提供给卷筒扭矩,利用钢丝绳与卷筒缠绕,以及刹车装置控制运转和停止,满足调度和搬运物料目的。
牵引力KN 10
绳速m/s 0.43-1.03
绳径mm 12.5
容绳量m 400
电动功率kw 11.4
外型尺寸mm 1100*765*730
机重kg 550
JD-1型调度绞车安装前准备工作如下:
1.在安装前,首先检查绞车的安装位置情况,安装地点应平整、宽敞、便于操作好观察。
2.滚筒应与滑轮或挂钩对中,此中线力求与绞车轴线垂直,
3.绞车使用场合流动性较大时,可用木板或者槽钢做底盘,将绞车坚固其上,再用地锚固定起来,长期定点使用的绞车看安装与混凝土地基上。绞车安装必须稳定、可靠、绞车正常运转时底座不得有明显的振动。
