JD调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作,也可用于回采工作面和掘进工作面装载站上调度编组矿车。

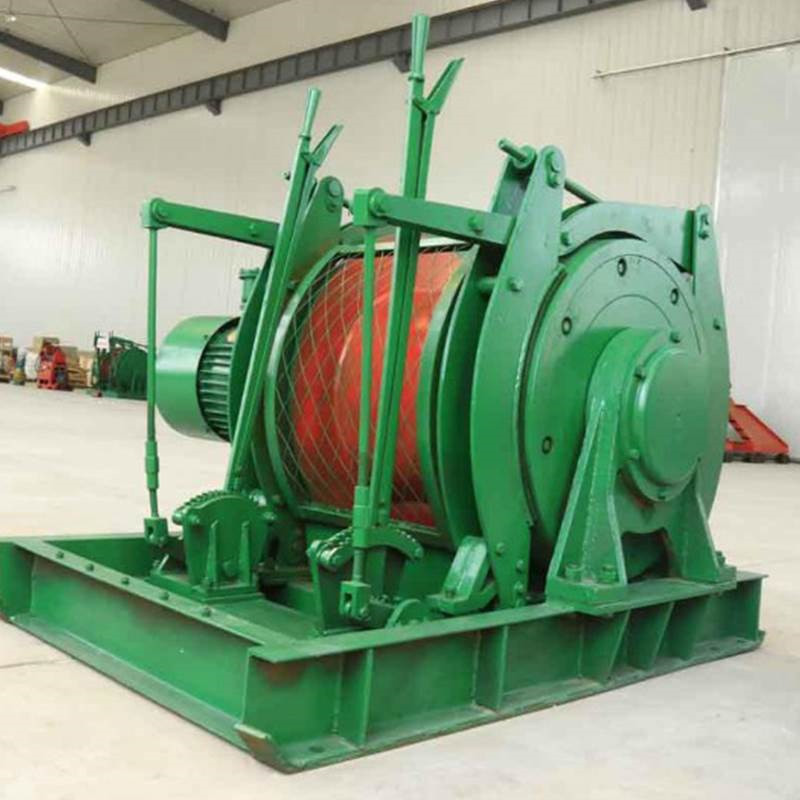

JD-1.6调度绞车
中重生产矿用调度绞车价格合理 JD-1.6调度绞车性能稳定 调度绞车
JD调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作,也可用于回采工作面和掘进工作面装载站上调度编组矿车。JD型绞车主要卷筒及行星齿轮传动装置,刹车装置,底座,隔爆电动机等部件组成,绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系,两组内齿轮副装在卷筒体内,电动机的轴端装有电机齿轮直接伸入卷筒内,使绞车体积减小,结构紧凑,在绞车内部各转动处均采用滚动轴承,绞车上安装有两个刹车装置,在电动机一侧的刹车用来制动卷筒,在大内齿轮上的刹车,具有离合器的作用,当此刹车被完全刹紧时,(行星)齿轮沿大内齿轮转动,带动卷筒工作,利用两刹车的交替工作,可使被牵引的负载调运或停止在任何所需的位子。
JD-1.6/调度绞车参数:
型号:JD-1.6;
外层钢丝绳静张力KN:16;
绳速***小(内层)m/s:0.733;
绳速(外层)m/s:1.399;
绳速平均m/s:1.066;
钢丝绳直径mm:16;容绳量m:400;
滚筒尺寸mm:310*400;
总减速比:42.24;长:1435;
宽:1217;高:1255;
绞车重量含电机kg:1370;
电动机型号:YBJ25-4;
电动机功率KW:25;
电动机转速r/min:1470;
电动机电压V:380/660或660/1140;
