JZ-5/400凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下何地面起吊重物使用。具有提吊能力强、容绳量大、运转平稳等优点。

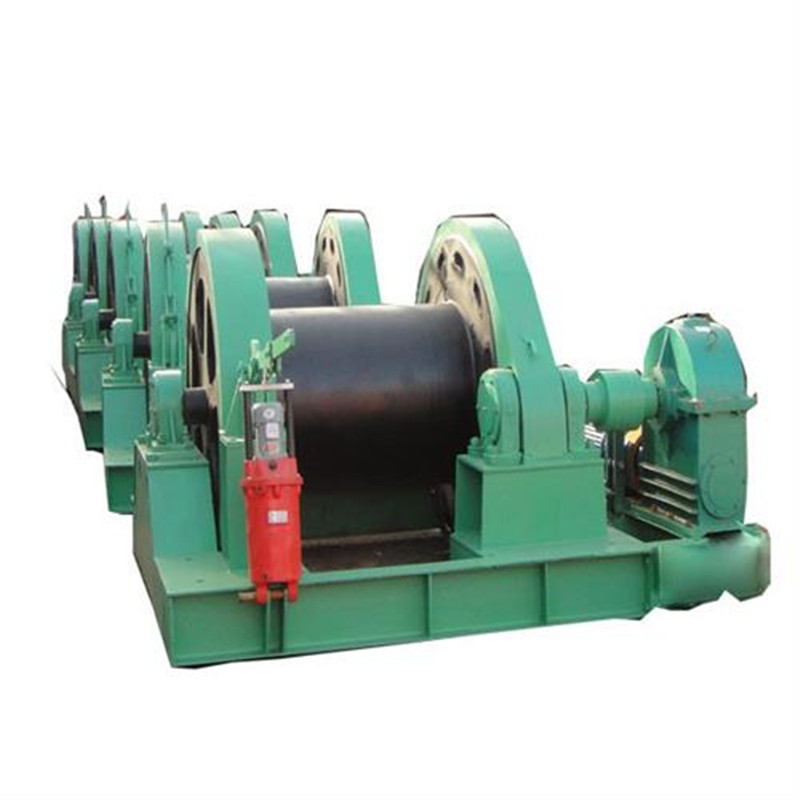

JZ-5/400凿井绞车
矿用凿井绞车 厂家直供JZ-5/400凿井绞车质量优
产品介绍
JZ-5/400凿井绞车产品介绍
JZ-5/400凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下何地面起吊重物使用。具有提吊能力强、容绳量大、运转平稳等优点。
JZ-5/400凿井绞车结构概述
JZ-5/400凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸，停止电机则弹簧力制动。全制动器为瓦块浮动式，靠重锤下落进行制动，电动液压推动器松闸。
技术参数：
参数
型号 JZ-5/400
钢丝绳最大静张力(kn) 50
卷筒容绳量(m) 400
钢丝绳速度(m/min) 快速：6?/?慢速:3
钢丝绳直径(mm) 23
电动机
功率(kw) 11
电压(v) 380
外形尺寸(长宽高)(mm) 2375×1970×1340
重量(kg) 3140
