JZ-16/800凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒,压缩空气筒、注浆管等掘进设备和紧张稳绳,也可作其它井下和地面起吊重物使用。

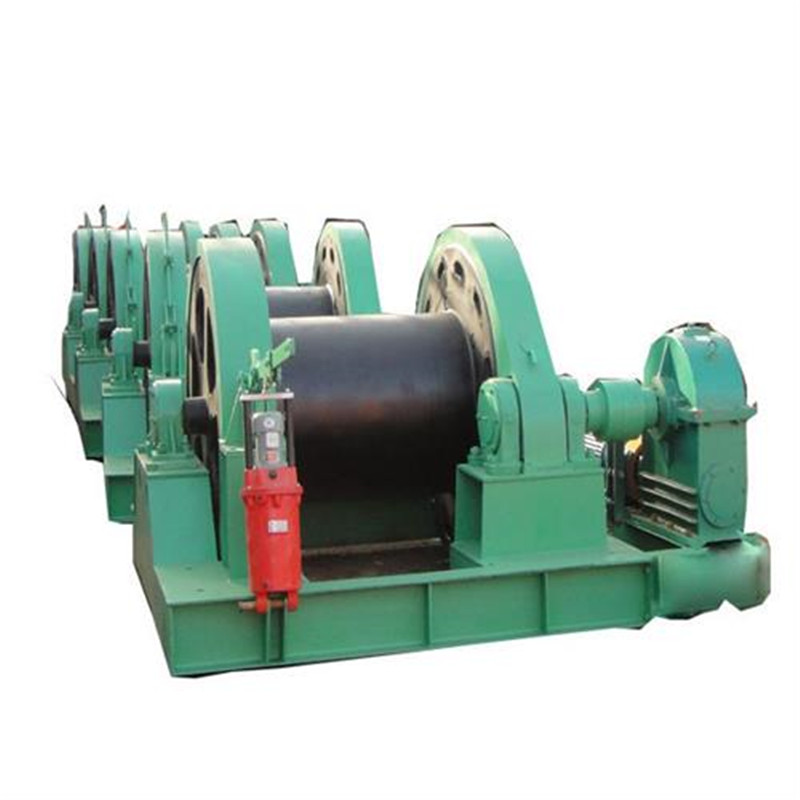

JZ-16/800凿井绞车
产品介绍
JZ-16/800凿井绞车产品介绍
JZ-16/800凿井绞车主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒,压缩空气筒、注浆管等掘进设备和紧张稳绳,也可作其它井下和地面起吊重物使用。
JZ-16/800凿井绞车具有提吊能力强、容绳量大、运转平稳等优点。
JZ-16/800凿井绞车结构组成
JZ-16/800凿井绞车结构为缠绕式,主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。
主轴装置包括:主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速,加有一级变速齿轮。转换变速手柄快慢速位置,可变换快慢两种速度。工作制动器采用瓦块式制动器,启动电机,电动液压推动器松闸,停止电机则弹簧力制动。全制动器为瓦块浮动式,靠重锤下落进行制动,电动液压推动器松闸。
技术参数:
型号:JZ-16/800
钢丝绳最大静张力(kN)?:160
卷筒容绳量(m)?:800
钢丝绳速度(m/min)?:快速6?慢速3
钢丝绳直径(mm)?:40
电动机功率?(KW)?:30
电压(V)?:380
外形尺寸(长宽高)(mm)?:3358×3200×2240
重量(kg)?:11480
