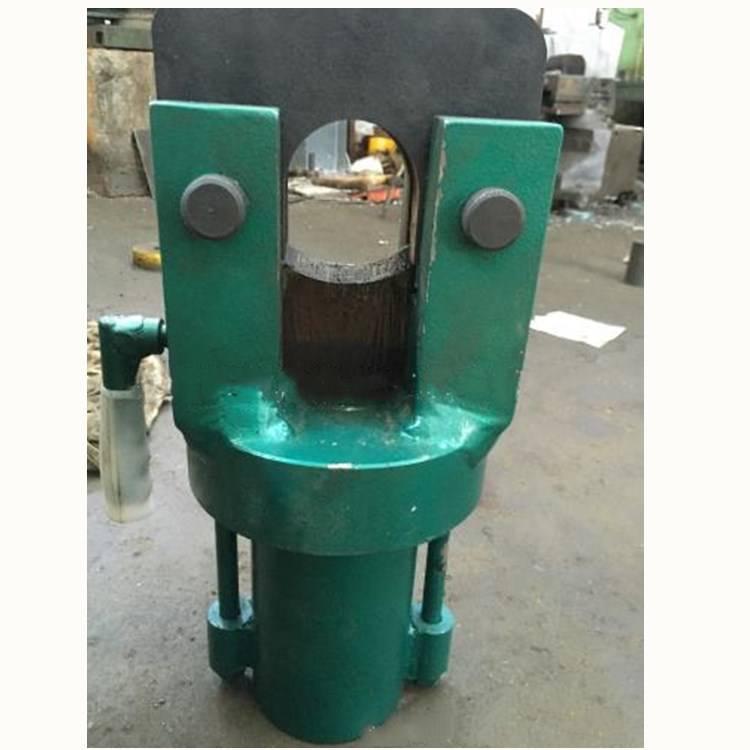

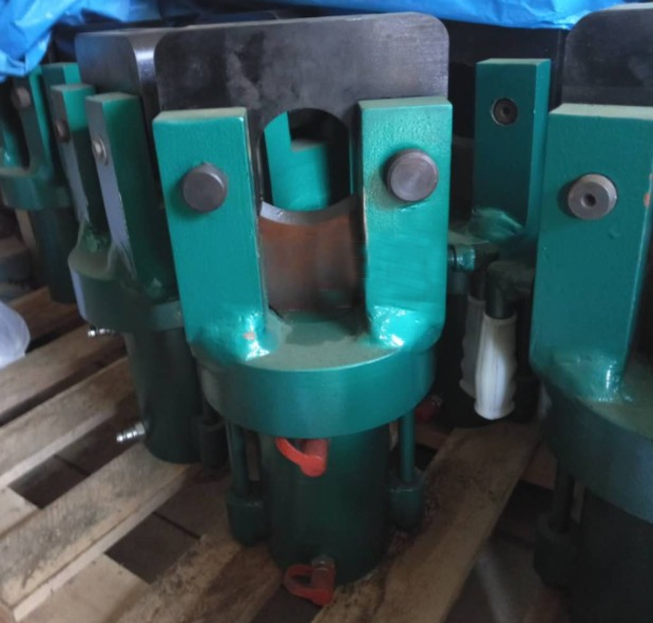

FJQ-32分体式液压钢丝绳切断机

FJQ-32-52分体式钢丝绳切断机，主要由动力源（配电动、手动泵均可），工作油缸，滑轨及切断刀片等几大部份组成，它具有结构合理、操作方便、切断快速、省力等优点，特别由于采用了分体式结构，从而根本上避免了以前因不小心操作造成钢丝绳甩弹伤人现象。该切断器不但可切断￠32-52毫米钢丝绳，还能切断￠20毫米以下规格的圆棒材。该切断机属国内首创，广泛适用于冶金、矿山、石油、桥梁等工程部门。

FJQ-32分体式钢丝绳切断机主要由动力源（配电动、手动泵均可），工作油缸，滑轨及切断刀片等几大部份组成。它具有结构合理、操作方便、切断快速、省力等优点，特别由于采用了

分体式结构，从而根本上避免了以前因不小心操作造成钢丝绳甩弹伤人现象。

分体式钢丝绳切断机使用方法：

1、将油缸与油泵用高压胶管连接，并将回油螺栓旋紧。

2、将活动梢拔出，转动滑轨，然后将待切钢丝绳放入槽中（直接穿入），上好活动梢。

3、上下揿动手柄、使刀片前进，即可实现切断动作。

4、前进动作完毕，旋松回油螺栓，使刀回程，准备下次动作。

分离式钢丝绳切断器参数型号 切割范围 刀片行程 大切断力 压力

FJQ-32 ￠8-30mm 40mm 16T 63MPa

FJQ-52 ￠8-48mm 58mm 50T 63MPa

分离式钢丝绳切断器由端座,座板活塞,活塞杆,端帽,动力,定刀座,油缸,外壳,泵体,掀手,0型密封圈,拉臂等零件组成,利用液压传动原理,上下掀动掀手,掀动油泵FJQ-52分体式液压钢丝绳切断机活塞驱动力向外伸出进行切割。FJQ-52分体式液压钢丝绳切断机广泛用于船舶修造,工矿,吊装等部门。

液压钢丝绳切断机技术规范

液压液压钢丝绳切断器是我厂设计制造的一种新产品,式样美观,结构先进,体积小,自重轻,使用可靠方便。

FJQ-52分体式液压钢丝绳切断机

可切大直径钢丝绳 30mm 48mm 　

活塞进程 ≥38mm ≥60mm 　

动力进程 10mm 8.8 泵心工作10次

大剪切力 7.5T 20T 　

贮油量 0.19L 0.30L 　

手柄作用力 ≤25kgf ≤39kgf 　

液压钢丝绳切断机端座,座板,活塞,活塞杆,端帽,动力,定刀,定刀座,油缸,外壳,泵体,泵心,掀手。O型密封圈,拉臂等零件组成,利用液压传动原理,上下揿动揿手,揿动油泵活塞,动力随活塞向外伸出进行切割。

四, 液压钢丝绳切断机使用方法

1, 切割前须检查各部分结构是否正常。

2, 将需切断的钢丝绳切放入定刀座内,将位臂套住型拉臂前端之矩形凸台。

3, 顺时针方向拧紧回油阀杆,然后将揿手上下揿动,动刀随活塞向外伸出进行切割钢丝绳,钢丝绳切断后,将回油阀杆逆时针方向旋松,动刀自行渐渐返回。

五, FJQ-32分体式钢丝绳切断机维护保养事项

1, 液压钢丝绳切断机根据使用条件不同,工作环境温度在-5℃--- 45℃时用N15机械油,工作环境温度在-20℃--- -5℃时用合成锭子油滤后注入,须保持一定油量,否则达不到切割钢丝绳的目的。

2, 不适用于有酸减或腐蚀气的工作场所使用。

3, 使用过程中安放位置不得侧置,倒置。

4, 本产品在使用过程中须根据使用情况作定期检查。

 可能起故障的原因及消除方法

1, 动手柄动刀不前进故障原因消除方法

没有旋紧回油阀杆 旋紧回油阀杆

工作油粘度过大或没有工作油 调换或加入工作油

吸油钢球被污物塞住 清除污物

2, 揿动手柄动刀一进一退故障原因消除方法

进油钢球渗漏 修打凡尔线,换钢球

进油钢球处被污物塞住 消除污物

3,渗油或漏油及其它故障原因消除方法

密封圈损坏或失效 调换新的

个别零件有轻微破裂小穿孔 检修和旋紧

螺纹连接处松动密封未压紧 清除污物

动刀主刃口过宽,引起作用力过大 用油石修复,刃口为0.3-0.4
