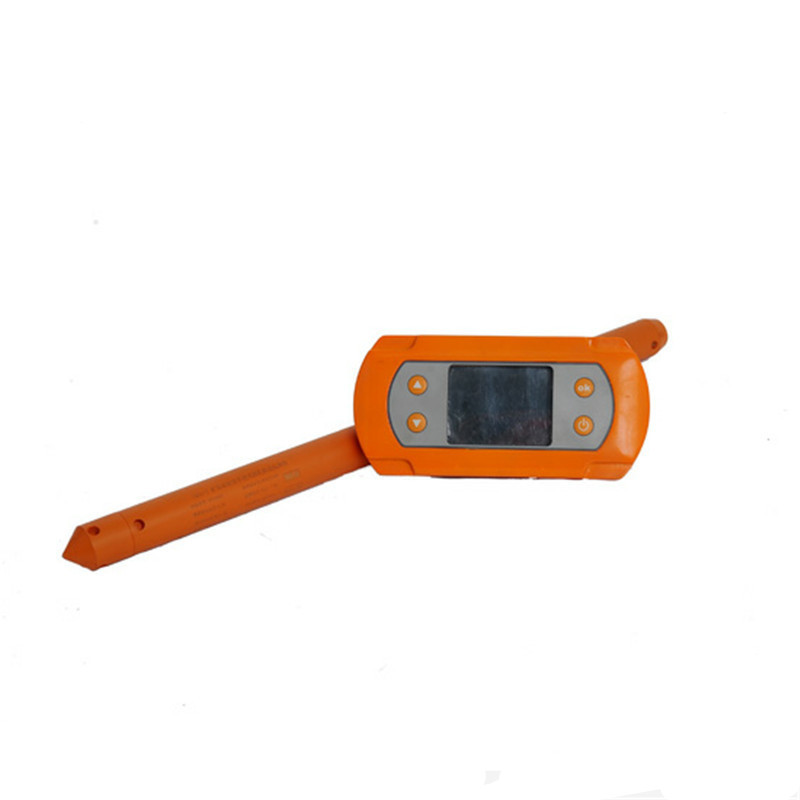

YQG1手持式浅孔轨迹仪
钻孔记录仪
产品介绍：
该仪器适用于煤矿井下高瓦斯、高粉尘、高温度环境中垂直孔、水平孔、俯角孔、仰角孔、地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等的钻孔轨迹随钻记录。具有体积小、重量轻、携带方便的特点。可显示钻孔的轨迹图形以及深度、倾角、方位角数据，数据文件采用Excel格式保存，可方便地实现数据的存贮、删除、显示等功能。可用于煤矿井下含有甲烷、煤尘爆炸危险场所。
性能参数
参数名称 测量范围 绝对误差 测试条件
倾角 -90°～90° ±0.1° 方位角0°
方位角 0°～360° ±1° 倾角0°
探管基本参数
•使用方式 固定式
•通讯方式 两线串行/无线传输
•工作时间 ≥12h
•外径 Ф28 mm
•长度 440 mm
•质量 ≤1.4 kg
控制器基本参数
•使用方式 携带式
•通信方式 两线串行/无线传输
•显示屏尺寸 3.2"
•工作时间 ≥20 h
•外形尺寸 190×90×50mm
•质量 ≤0.6 kg
