KXP-2X 无线数字罗盘测斜仪
KXP-2X 无线数字罗盘测斜仪仪器综述

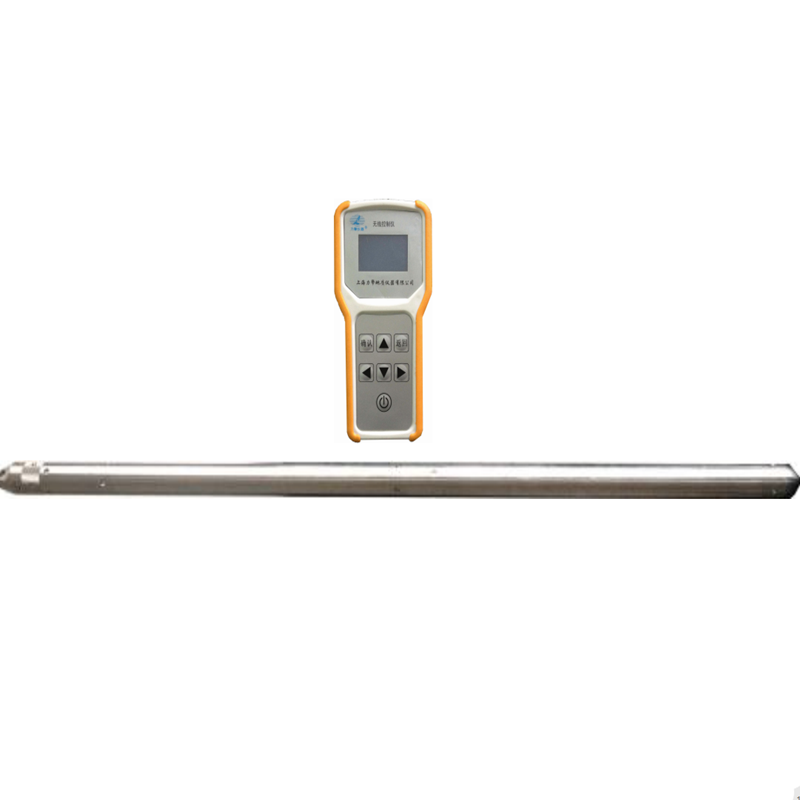

KXP-2X 无线数字罗盘测斜仪由两部分组成：探棒和一个无线控制仪，两个设备间通过无线 方式进行通讯，无需使用线缆。探棒用来测量和采集钻孔的孔斜和方位数据，无线控制仪用 来设置测量参数及查阅测量结果。通过无线控制仪完成测井时间的设置后，探棒根据预设的
时间自动采集并保存数据，待测井完成后通过无线控制仪读取探棒内部的数据，即可在显示
屏上直接读取测量结果。
KXP-2X 无线数字罗盘测斜仪的探棒分为上、下两部分。上仪器内部采用高集成度电子化设
计，测量系统中集成了三轴磁传感器、两轴加速度传感器和高性能微处理器。下仪器主要起
加长配重的作用。探棒的顶端是用来系钢丝绳的提引头，提引头下方有一个以“010”开头
的 6 位钢印编号，即仪器的编号。旋开提引头，其内部是探棒的控制端，由开关、充电接口
和通讯接口组成。开关上有指示灯，按下开关后指示灯亮，表示仪器处于通电工作状态，再
次按下开关灯灭，仪器处于断电状态。
探棒内部集成了 7.4V 高性能可充电锂电池，充电次数不少于 500 次。正常充满电后，电池
的续航时间约 20 小时。
KXP-2X 无线数字罗盘测斜仪配套一个手持式无线控制仪，用来设置测井参数和查阅测量结
果。控制仪采用 4 节普通 7 号电池供电（AAA Size），安装在控制仪背面的电池盒内，电池盒
背盖下方有一个拨动开关，拨至左侧为锁定状态，拨至右侧为打开状态。控制仪键盘有 7
个按键，分别是电源键、确认键、返回键和 4 个方向键。为了防止误开机，电源键采用延时
设计，开机时需长按电源键直至屏幕上出现”上海力擎地质
