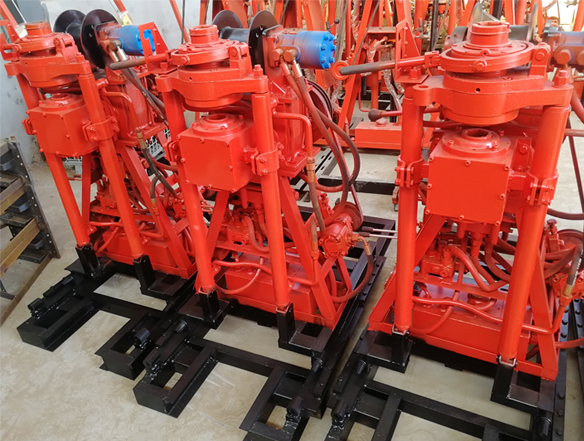

YQZ-30型液压轻便钻机

一、YQZ-30型液压轻便钻机简介

　　YQZ-30型液压轻便钻机是一款小型轻便油压给进的钻探机械，主要用于普查勘探、地球物理勘探、道路和建筑以及打爆孔等钻进工程，浅层石油、天然气及地下水钻探，并可用于堤坝注浆和坑道通风、排水等工程钻探。YQZ-30型液压轻便钻机额定钻孔深度30米，开孔直径允许为89mm，终孔直径为75mm。

 二、YQZ-30型液压轻便钻机特点

　　1.具有油压自动给进机构、钻进效率高。

　　2.采用上球卡夹持机构，可实行不停机倒杆。

　　3.手柄集中、操作方便、安全可靠。

　　4.结构紧凑，占用场地面积小。

　　5.钻机回转器和变速箱的外壳采用铝合金材质，减轻了机身重量。

　　6.分解性强，便于搬迁，适合于丘陵地带、山区等复杂地形工作。

 三、YQZ-30型液压轻便钻机参数

主机

钻进深度30m钻杆直径42mm

开孔直径91-110mm终孔直径75 mm

钻机重量198kg(不含动力)钻机尺寸1400*600*1055mm

卷扬机

最大提升力4kn卷筒直径90mm

钢丝绳直径8mm钢丝绳容量18m

抱闸直径200mm闸带宽度35mm

立轴

立轴转速136/338/578r/min立轴行程400mm

立轴最大压力8kn立轴起重力10kn

油泵

油泵型号YBC20/125额定压力12.5Mpa

油泵流量20ml/r额定转速1500r/min

动力

柴油机R180冷却方式水冷

额定功率5.67KW额定转速2600r/min

四、YQZ-30型液压轻便钻机配置清单

序号名称规格单位数量

1钻机主机（含动力）YQZ-30台1

2钻杆（含锁接）Φ42米30

3脑袋接手57/57个2

4脑袋Φ89*57个1

5开孔管Φ89根1

6合金钻头Φ91个1

7脑袋Φ73个1

8岩心管Φ73根1

9金刚石钻头Φ75个1

10水泵柴油机动力套1

11塔架3m套1

12钢丝绳10mm米20

13绳卡 个4

14U形环 个1

15扁方主杆2米/根根1

16主杆变径 个1

17水龙头 个1

18提引器 个1

19垫叉57把1

20扳叉57把1

21牙钳24把1

22自由钳73/89把2

YQZ-30型液压轻便钻机的使用说明

YQZ-30型液压轻便钻机在很大程度上取决于钻机应用的场合和钻机工作效率的要求，不同型号的钻机在选用钻机钻头方面要有侧重点，不能一概而论，选择好的不如选择合适的，只有将钻机钻头应用的得当才能更加体现出钻机的优势。

YQZ-30型液压轻便钻机中重要的是钻头的选择，作为直接工作部分，钻头质量和材质的选择非常重要，钻头型号有很多，根据钻机的使用场合的不同，钻头又分为很多种类。金刚石复合片钻头采用自主研发的高性能PDC复合片作为切削齿。由于国产PDC片的磨耗比等较低，长期以来高性能复合片主要依赖进口。

YQZ-30型液压轻便钻机的使用说明

根据YQZ-30型液压轻便钻机特点，金刚石复合片钻头并将抗冲击性好的锥形齿、球形齿和高耐磨的平面齿组合装配，优化了机械性能，金刚石复合片钻头对硬岩层的抗冲击能力。YQZ-30型液压轻便钻机是一种主要适用于山岭、交通和能源不便地区的小型轻便化取样钻孔设备。采用该钻机取样可代替传统的人工挖掘、槽探和井探等取样。它不仅能加快取样工作速度，而且能大量减少植被的破坏，保护环境。是区域地质填图、物化探取样、古地磁取样、地质灾害预防等浅层地质勘查工作中不可缺少的技术手段。YQZ-30型液压轻便钻机（浅层取样）岩芯钻机是世界上轻便的回转式岩芯钻探机，全部钻探设备可单人背负工作，大钻探深度可达23米，重量仅为18kg，钻探成本低应用范围广。
